Construcción del nuevo timón del Pérez

Construcción paso a paso del nuevo timón del Pérez.



Arriba

Tool: Equipo de CNC

Decidí encarar el "shepeado" del core del timón con un equipo de CNC para mantener las formas lo más perfectas posibles de acuerdo al diseño.

El nucleo del timón es de Airex.

En las fotos se nota que las pasadas del CNC fueron muy rápidas y el material se arrancó en las partes mas delgadas, algo que no generaría ningún problema.

Las matrices serían generadas con un paso ultra fino para dejar una forma perfecta.



CNC -Computer
CNC
Cono

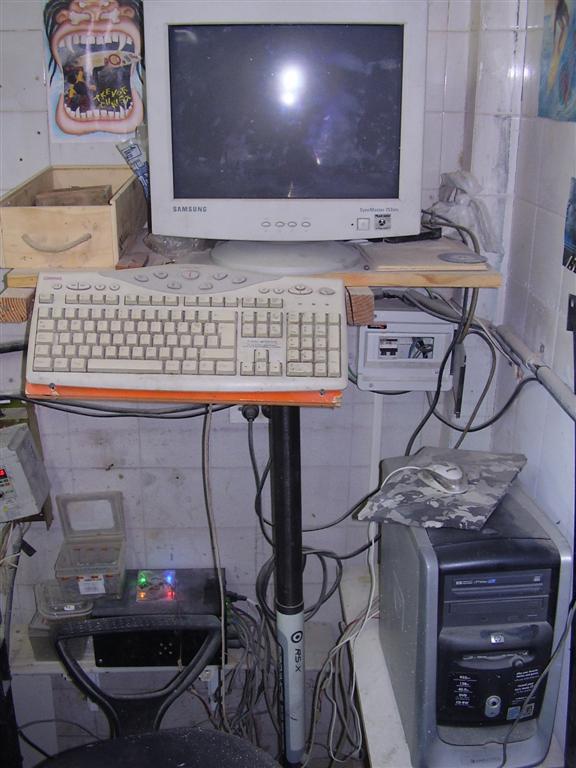

Equipo controlador del CNC.

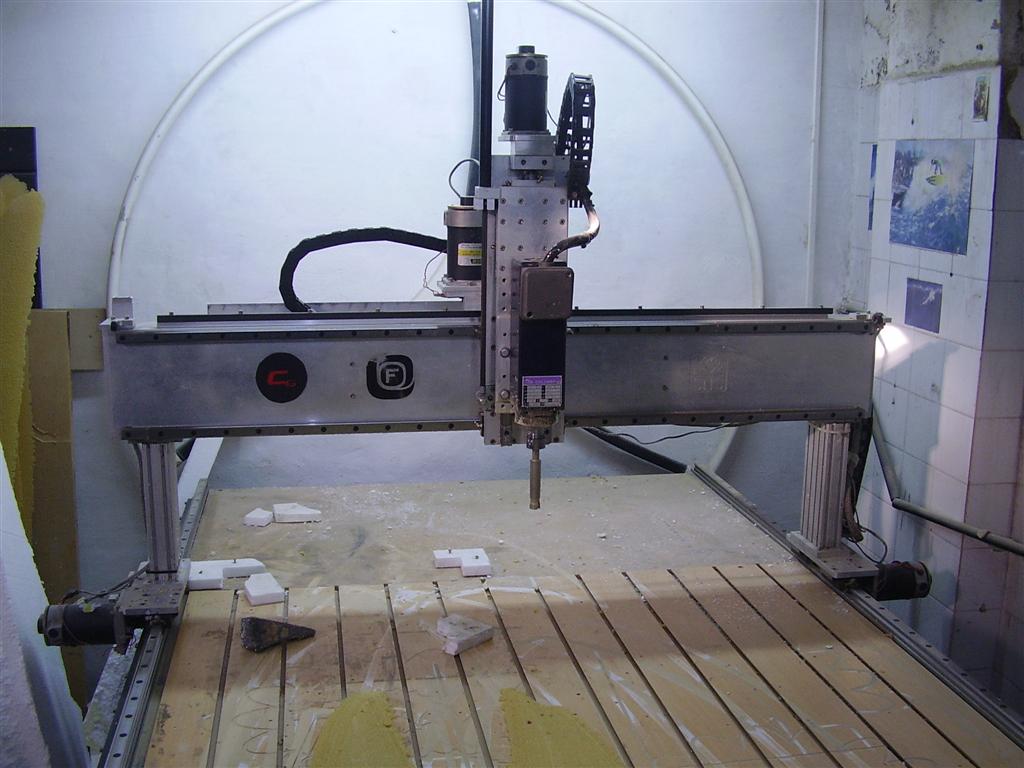

CNC de 3 ejes
Detalles del Cono

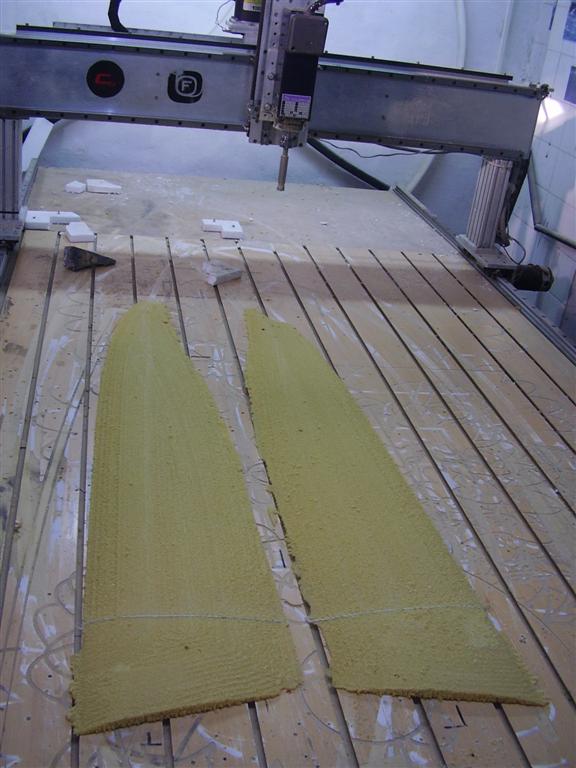

CNC Airex

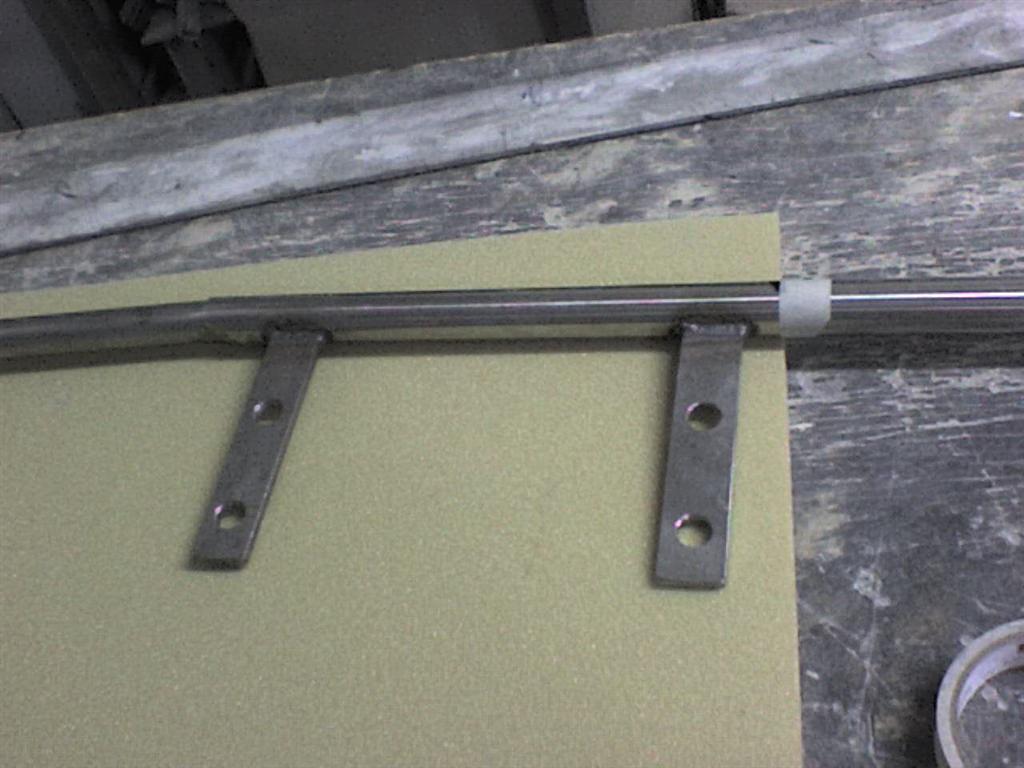

Mecha
Mecha

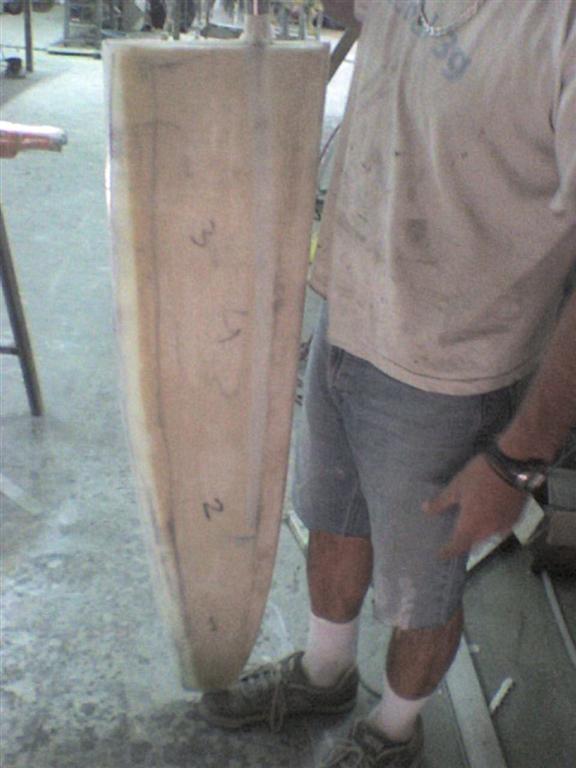

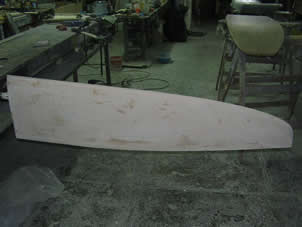

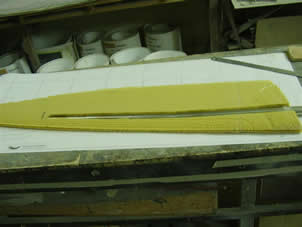

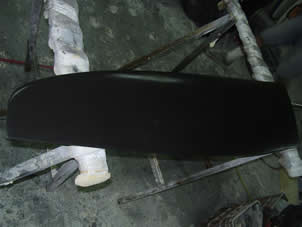

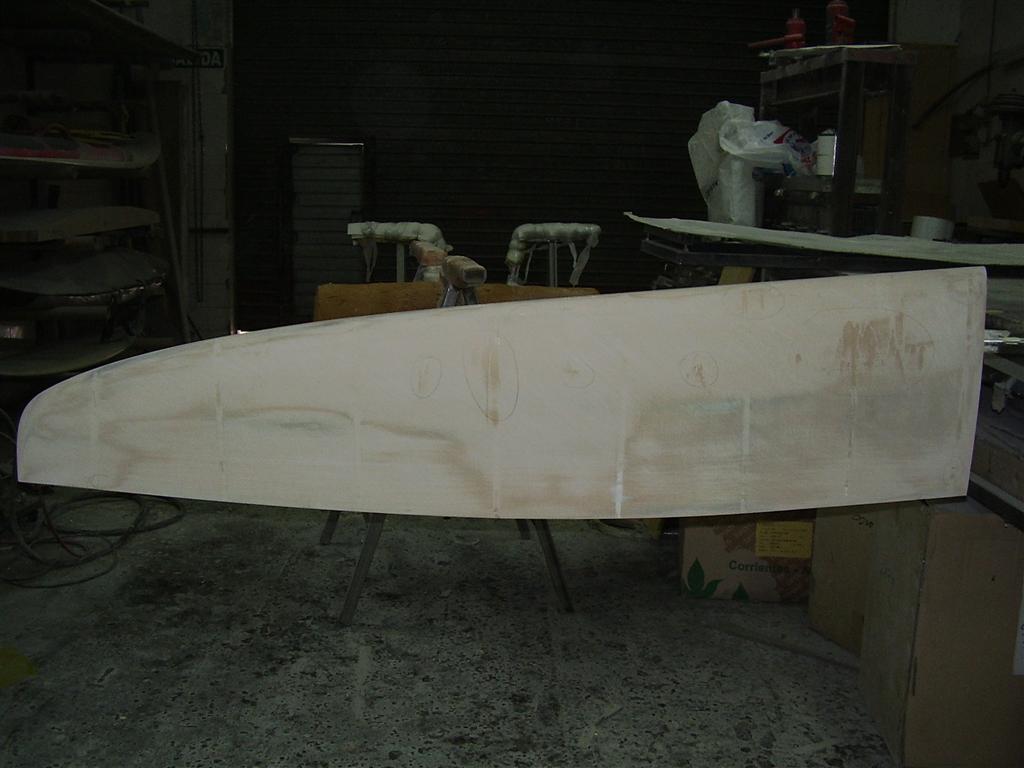

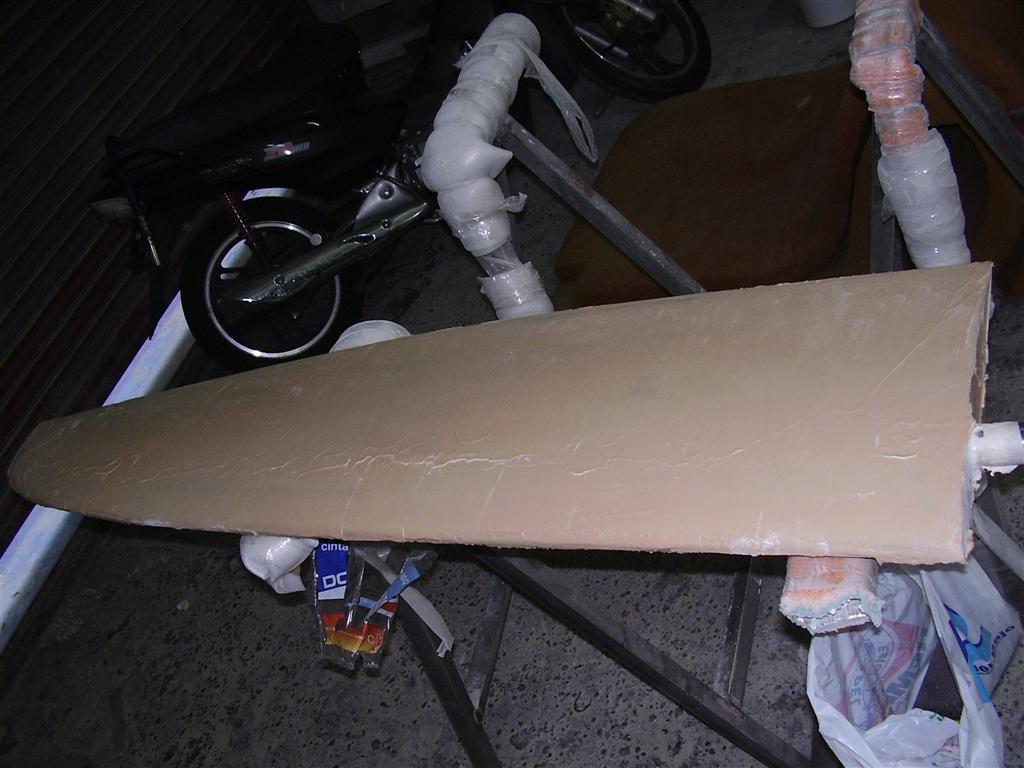

Los cores de Airex del timón luego de formarlos con el CNC

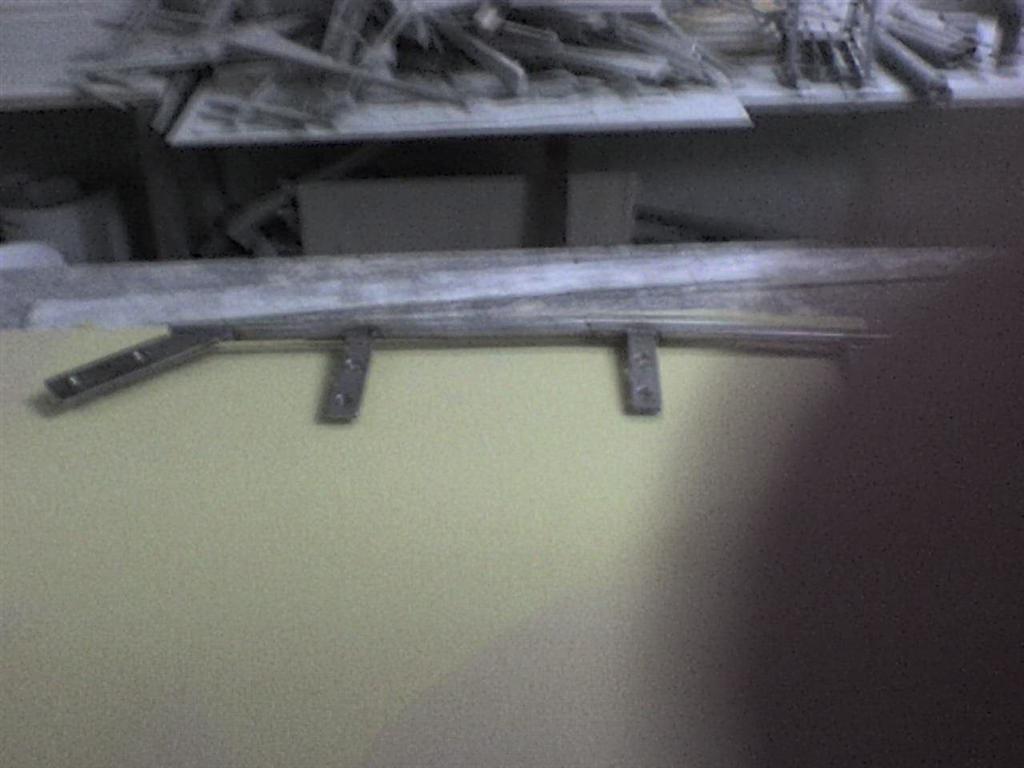

Mecha con pescados
Pescados de 6 mm de espesor

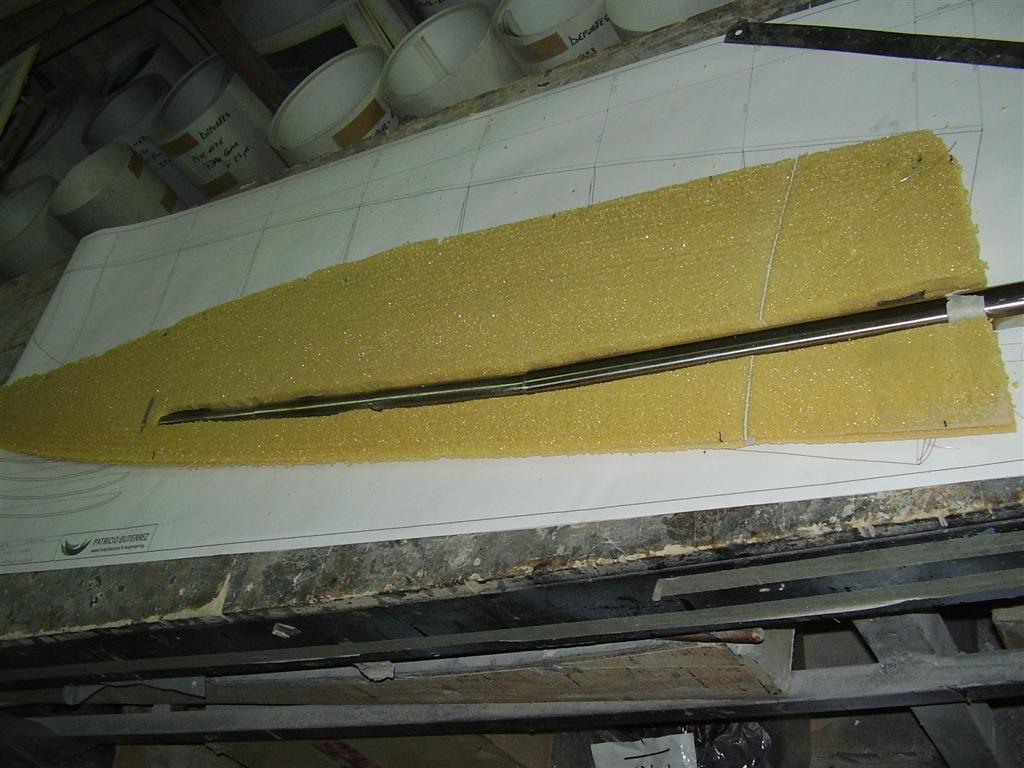

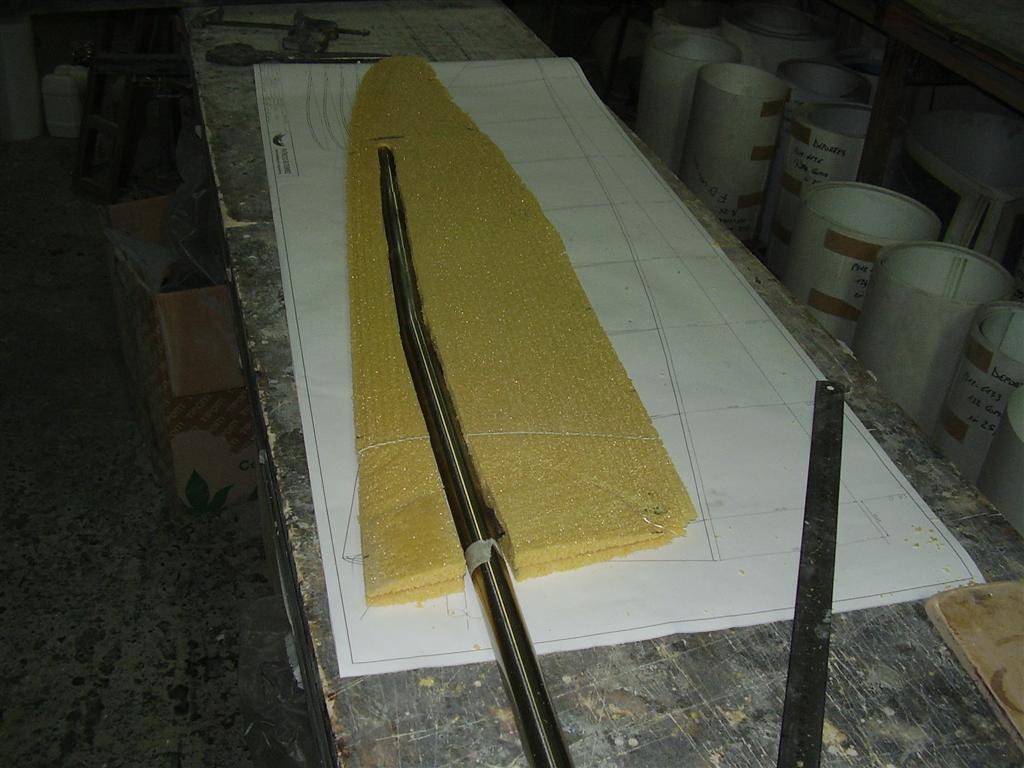

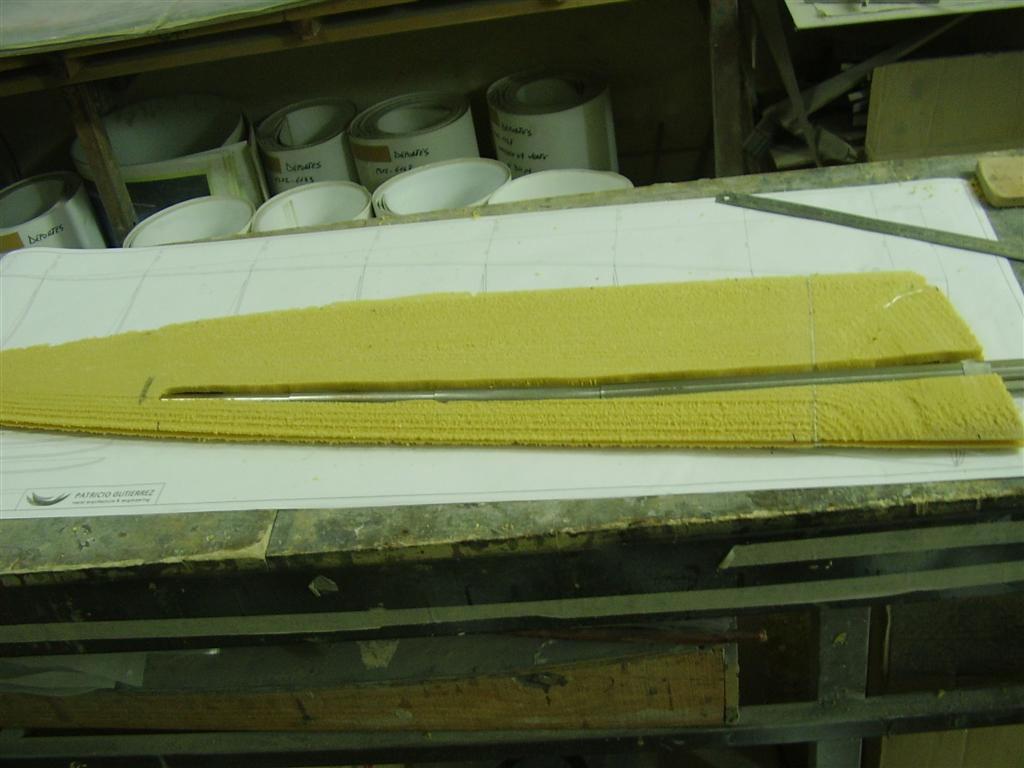

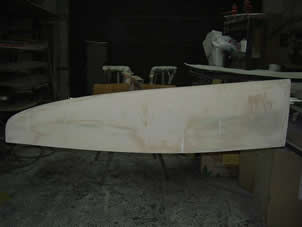

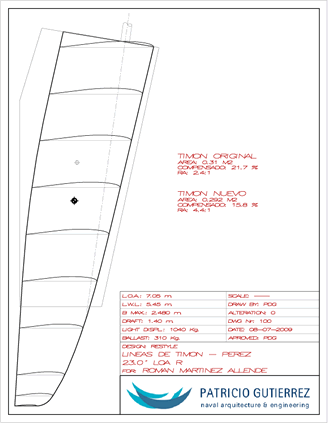

Nucleo según el plano

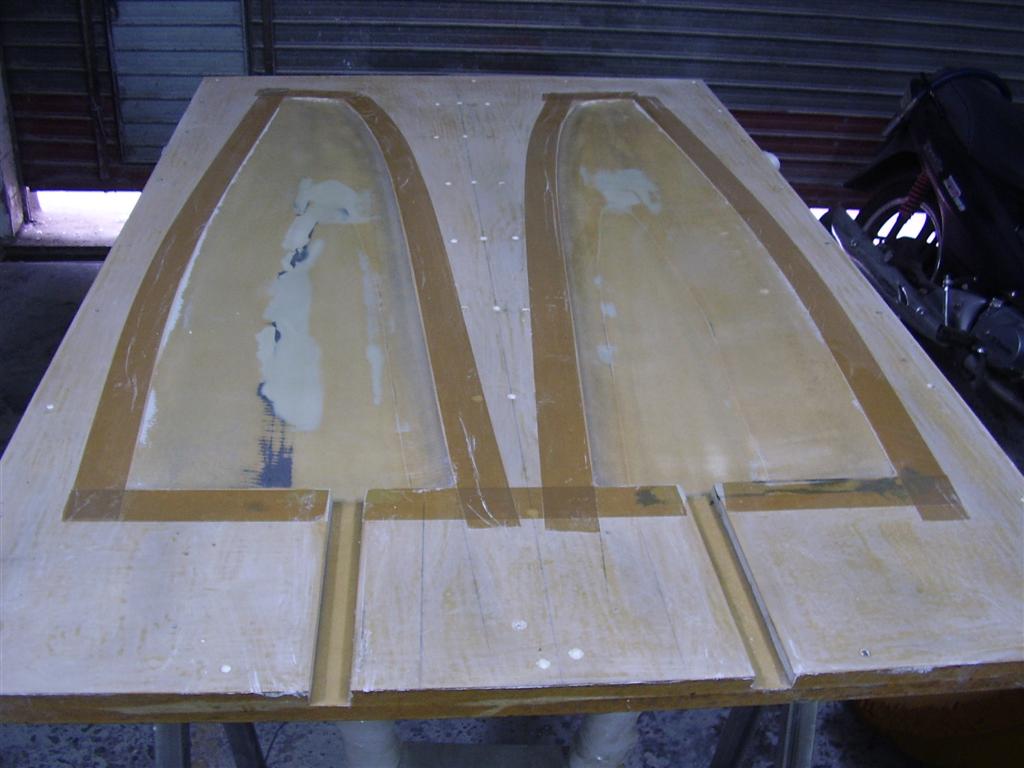

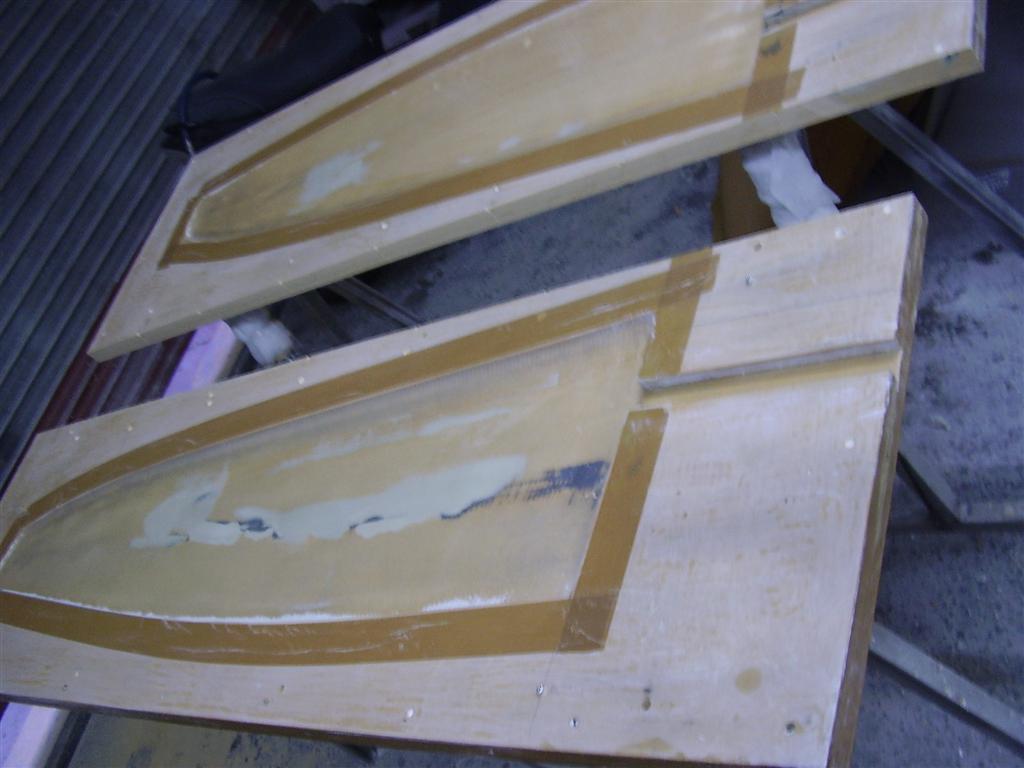

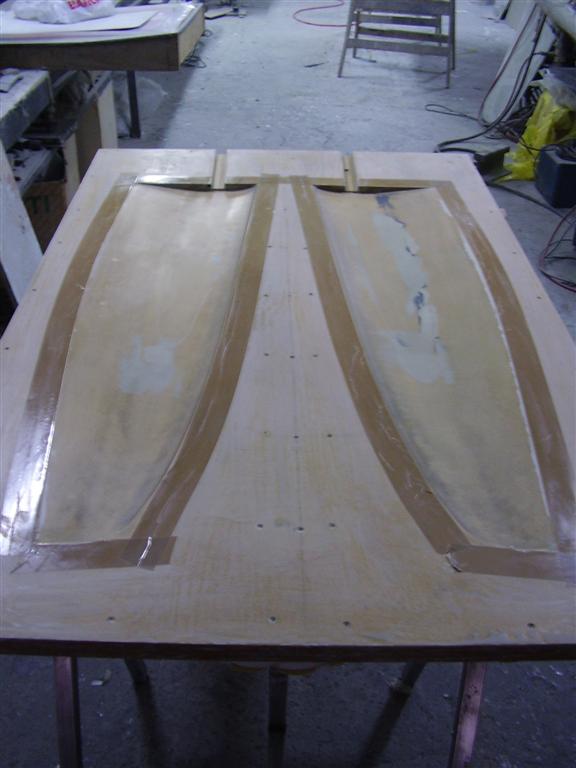

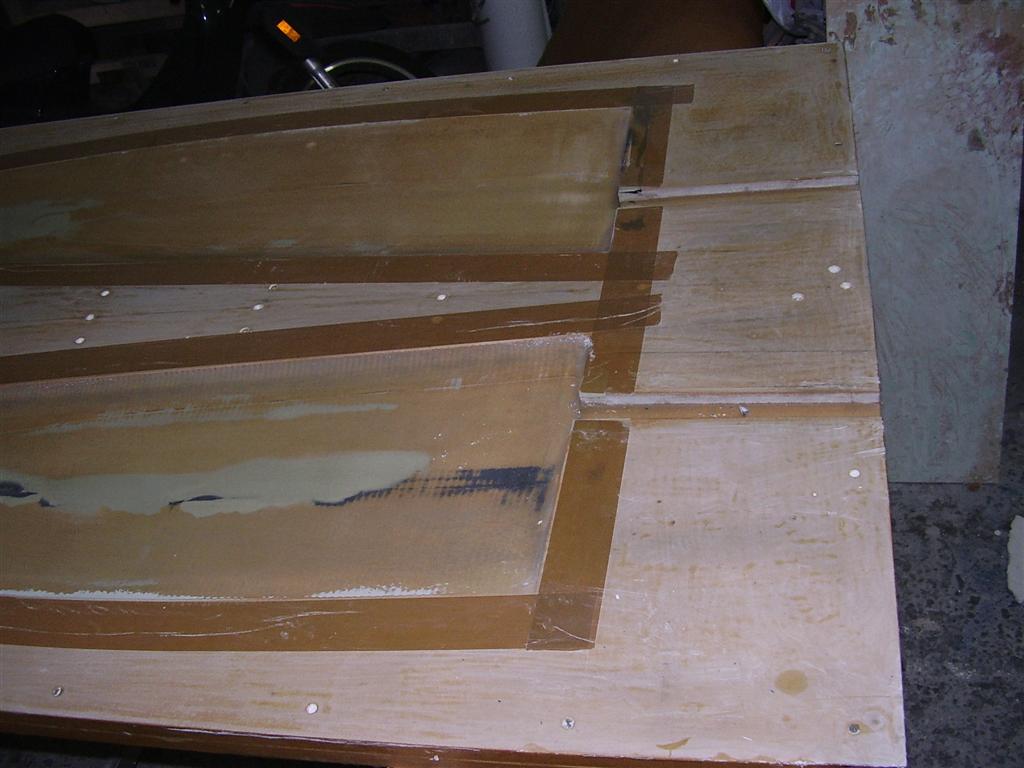

Matriz
Matrices en CNC

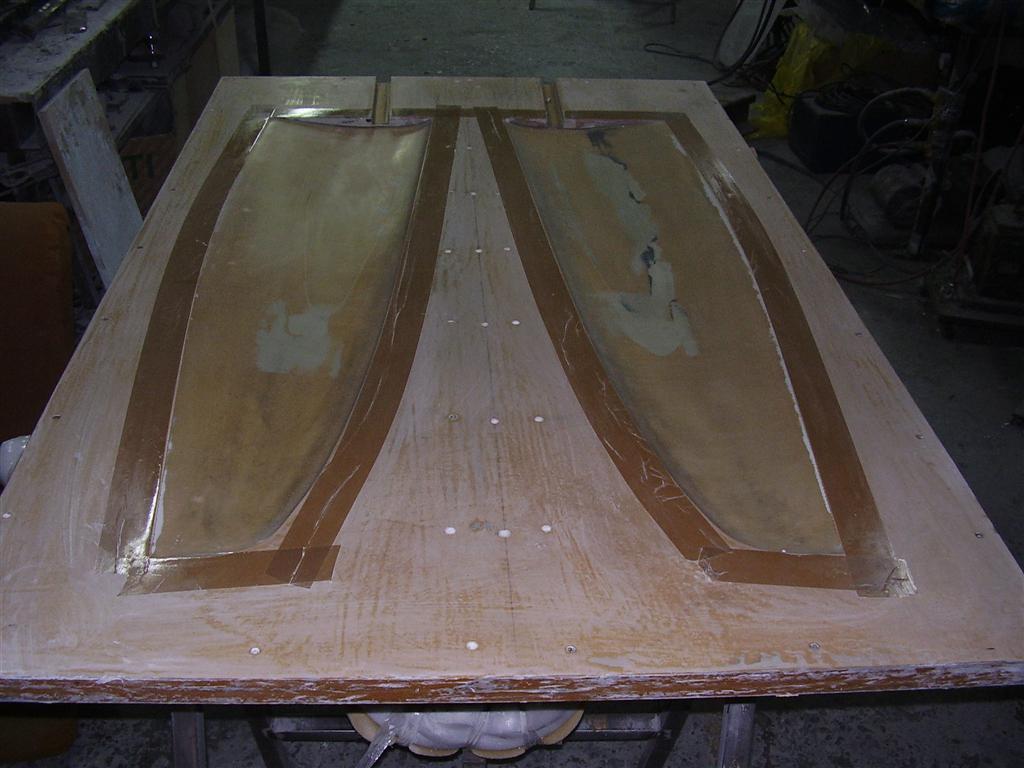

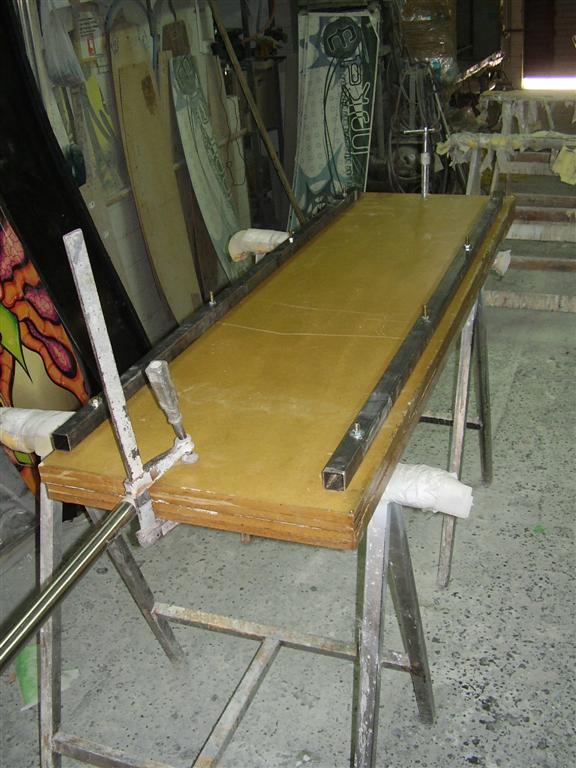

Las matrices luego de rectificarlas y pulirlas
Divididas en dos

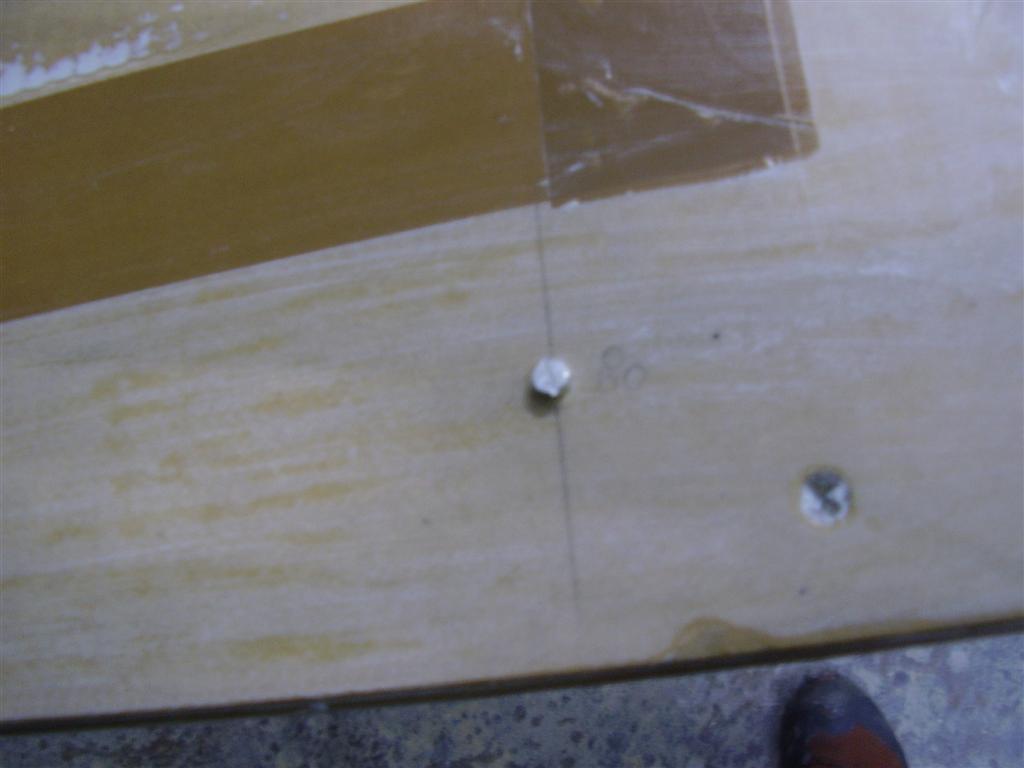

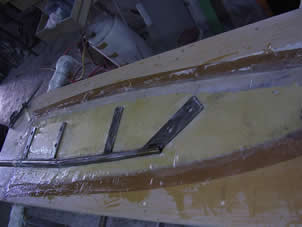

Detalle de la guía para alinear las matrices

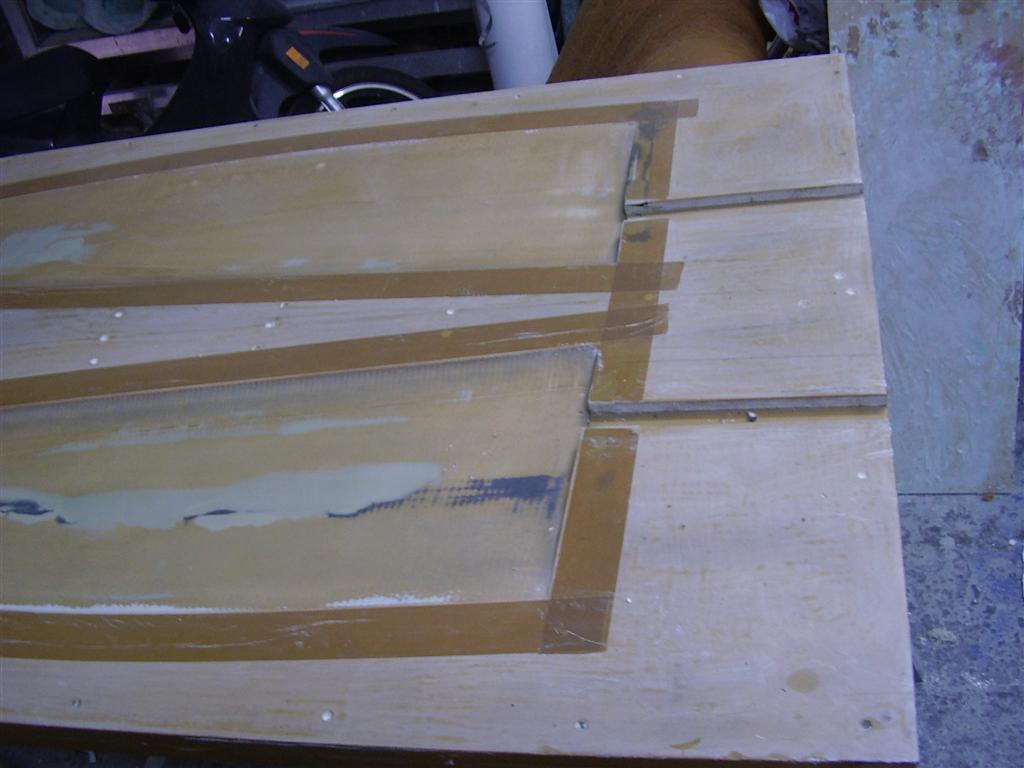

SGlass Layout

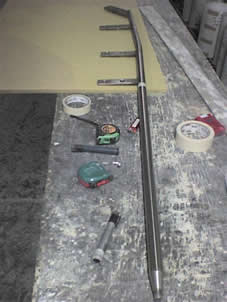

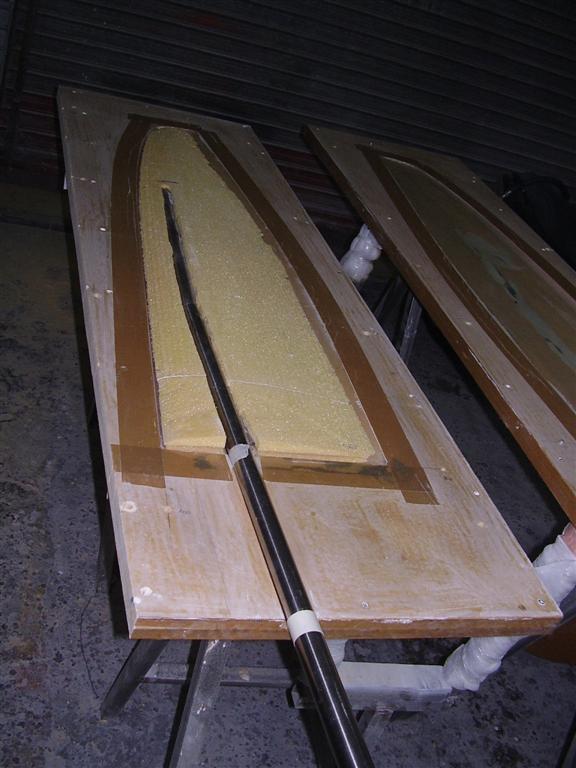

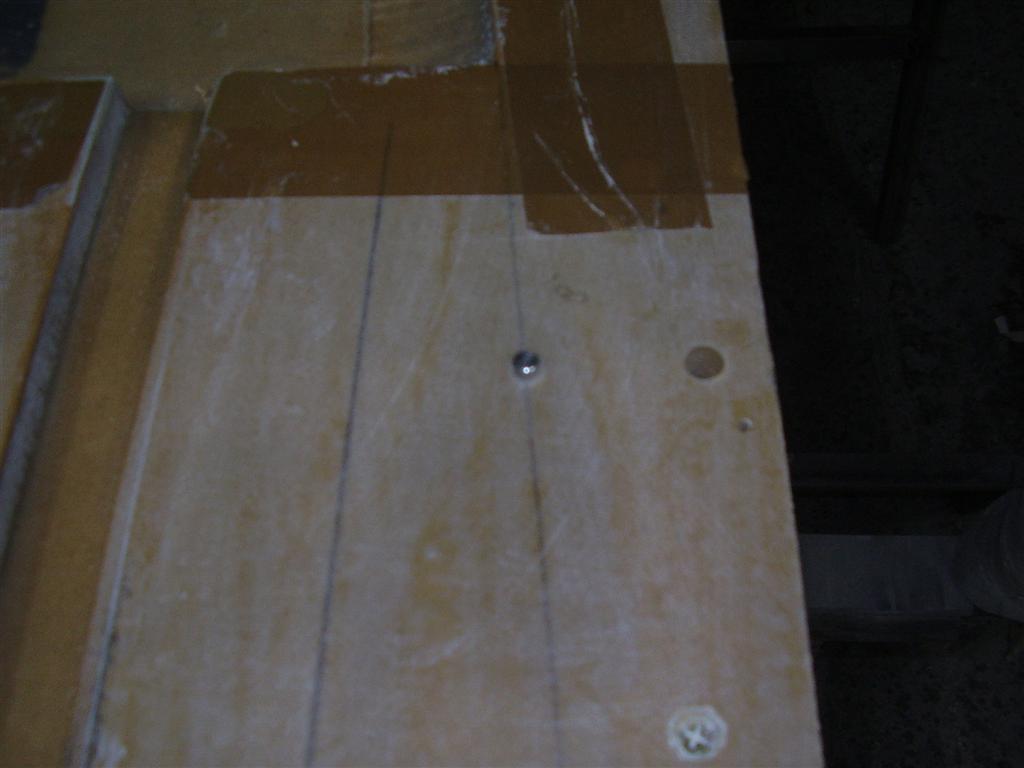

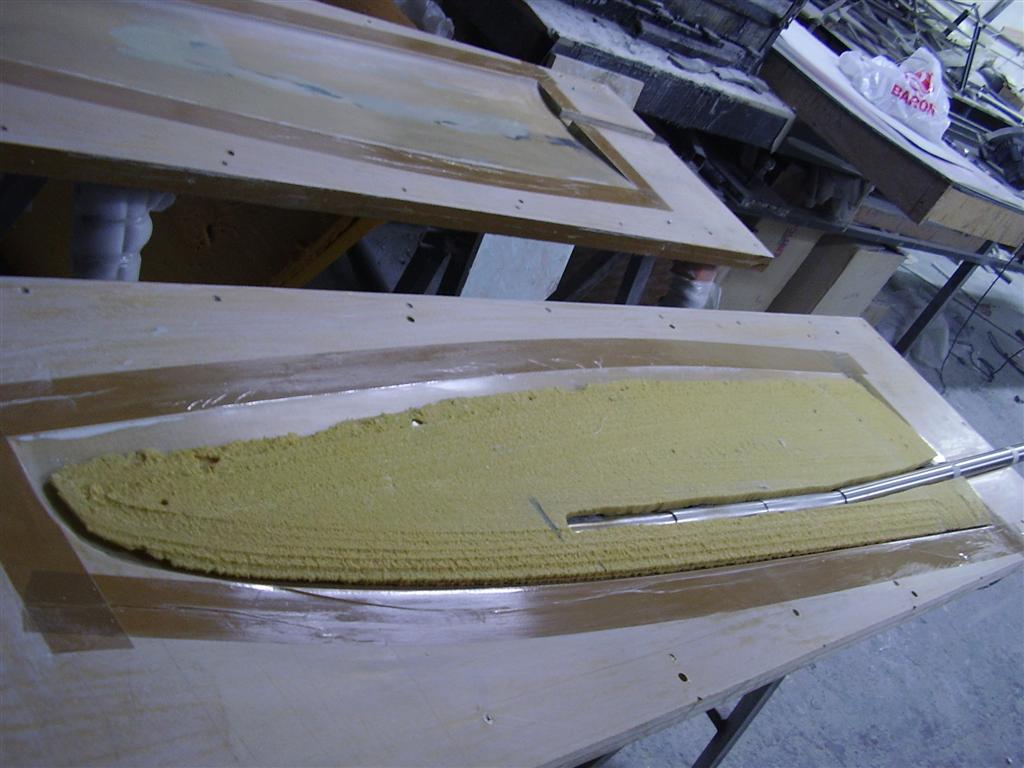

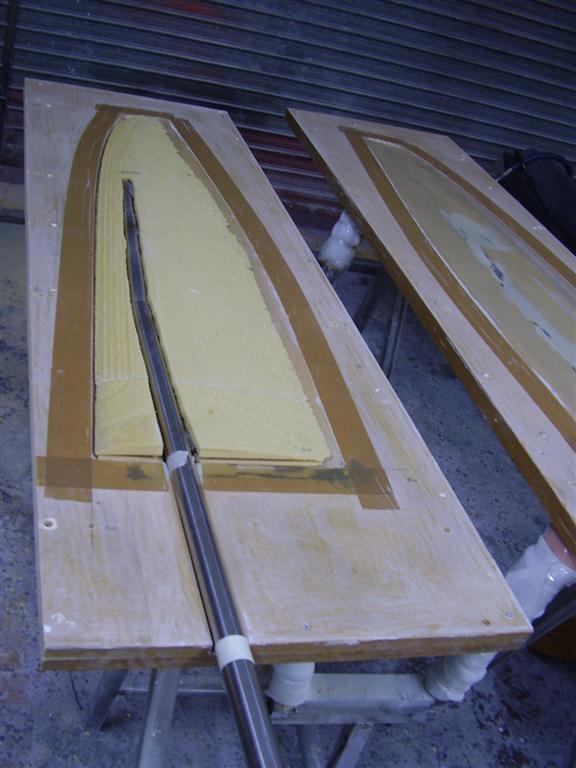

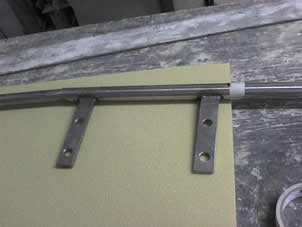

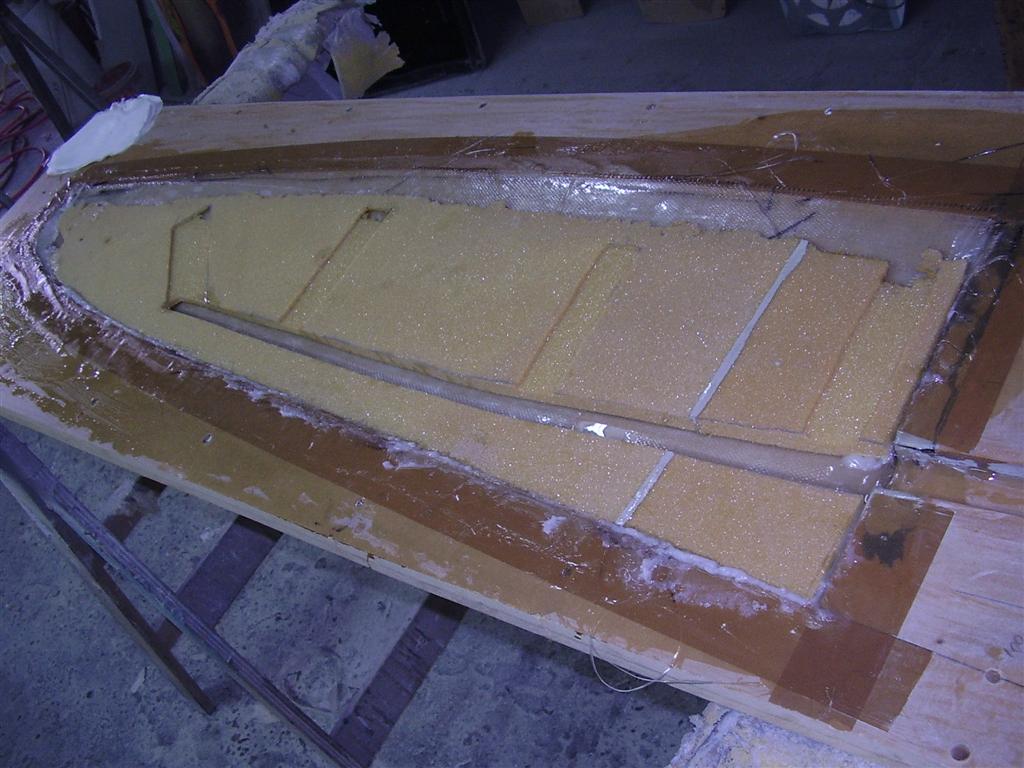

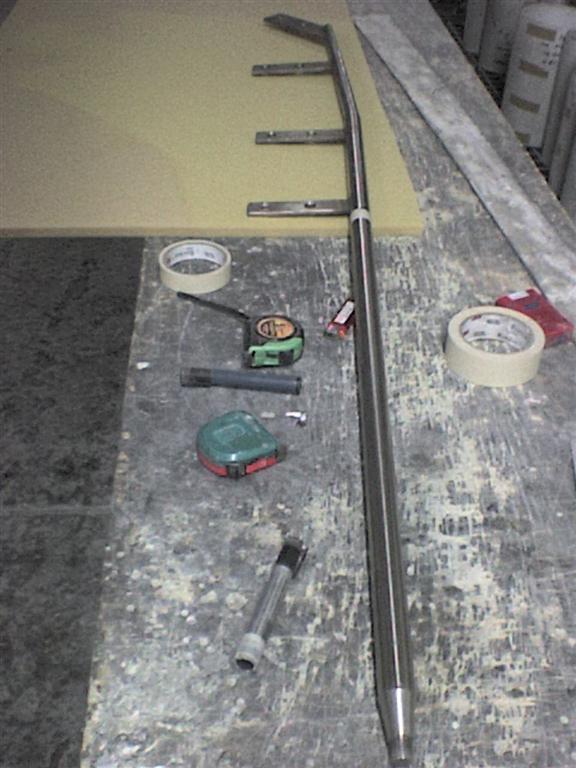

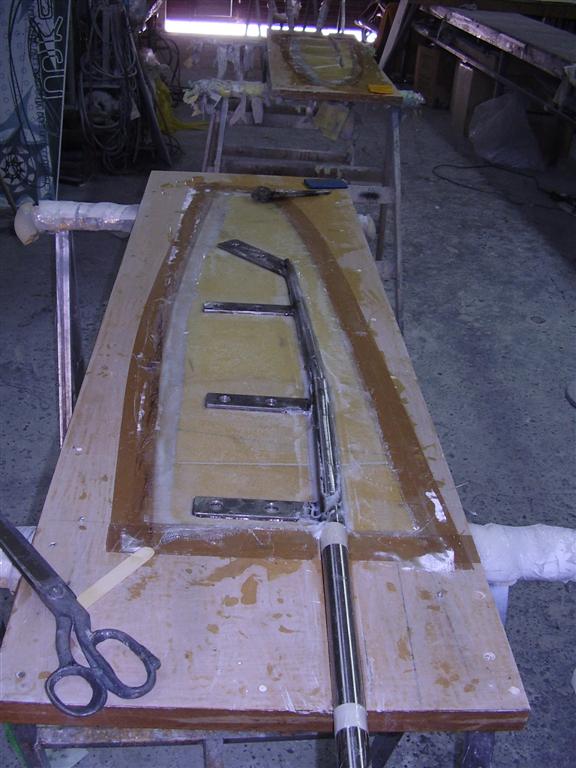

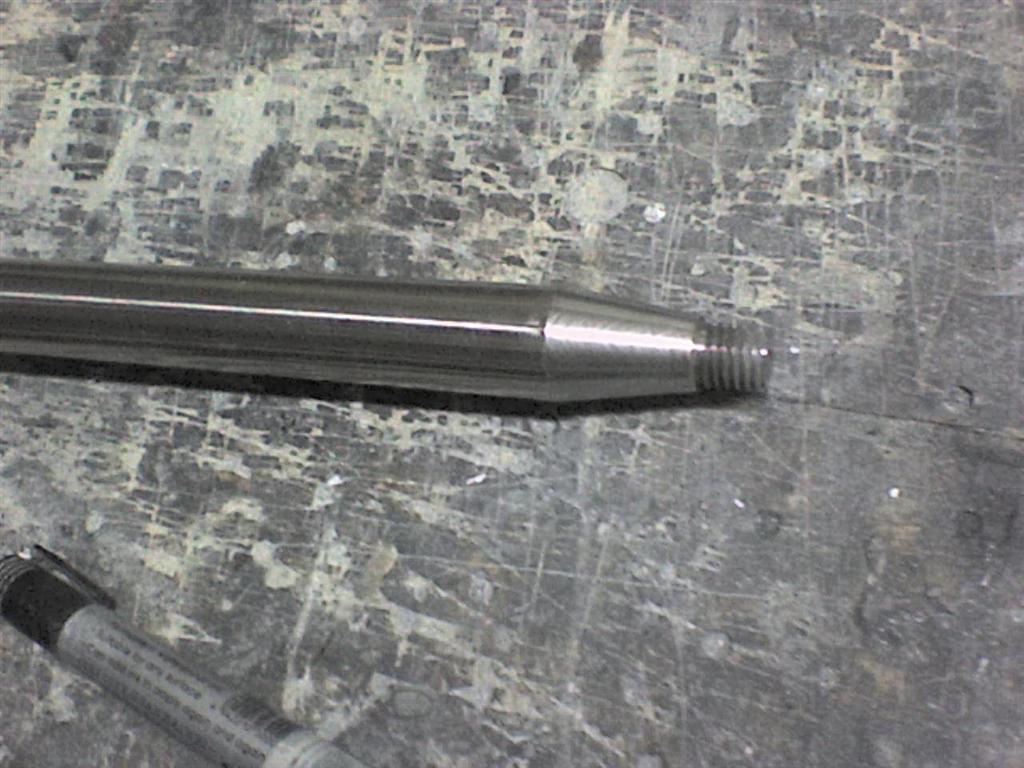

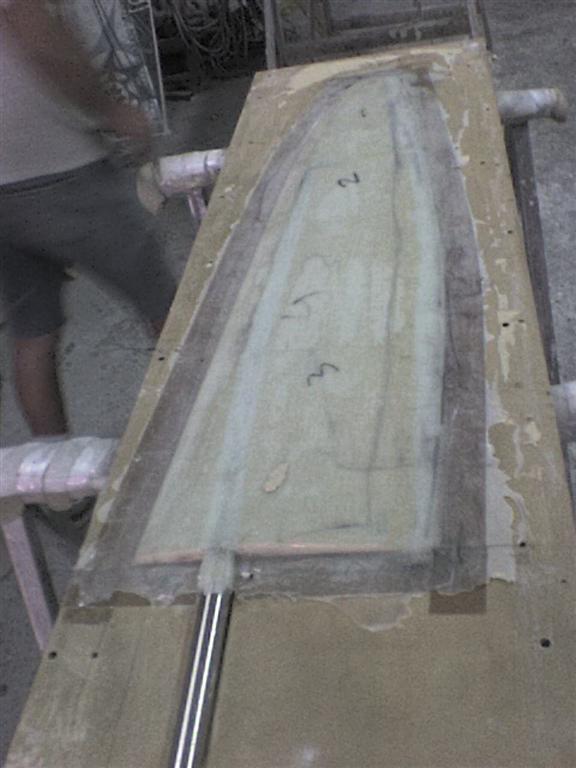

Prueba de nucleo y eje en la matríz

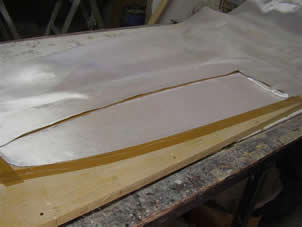

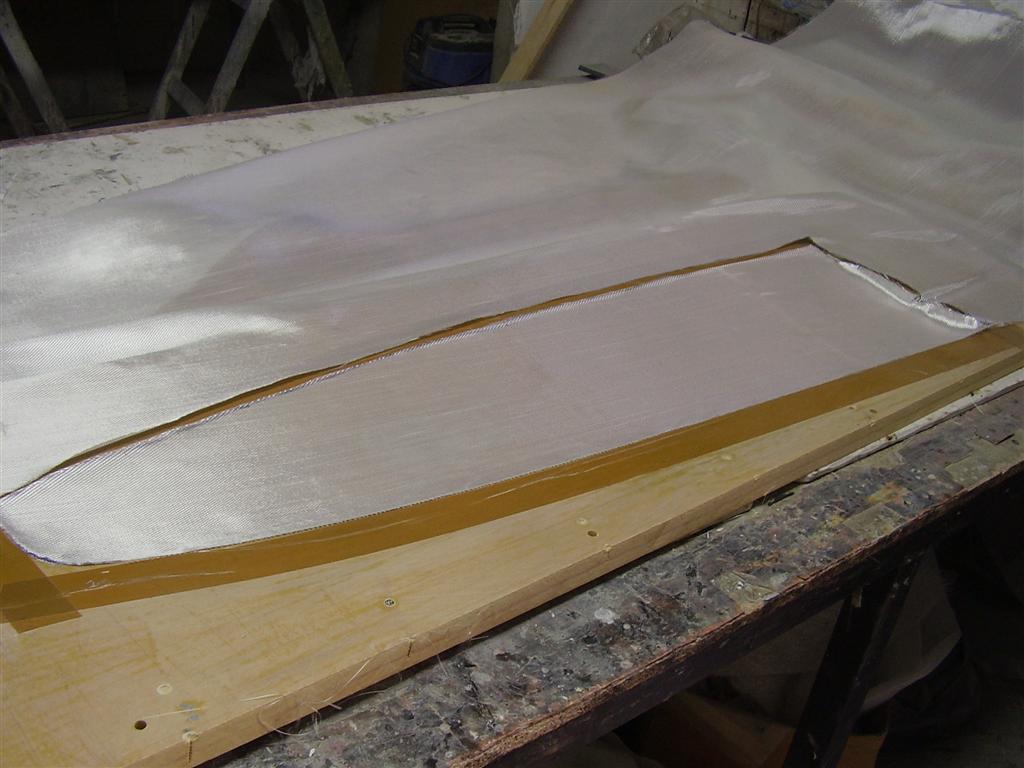

Layout de S-Glass

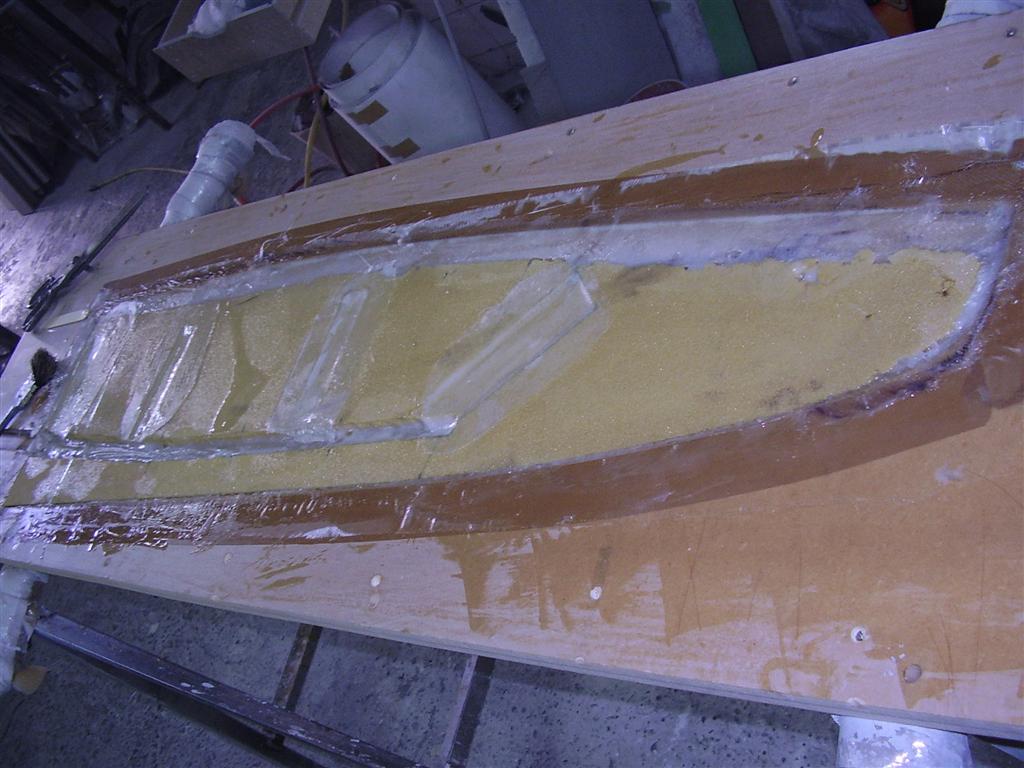

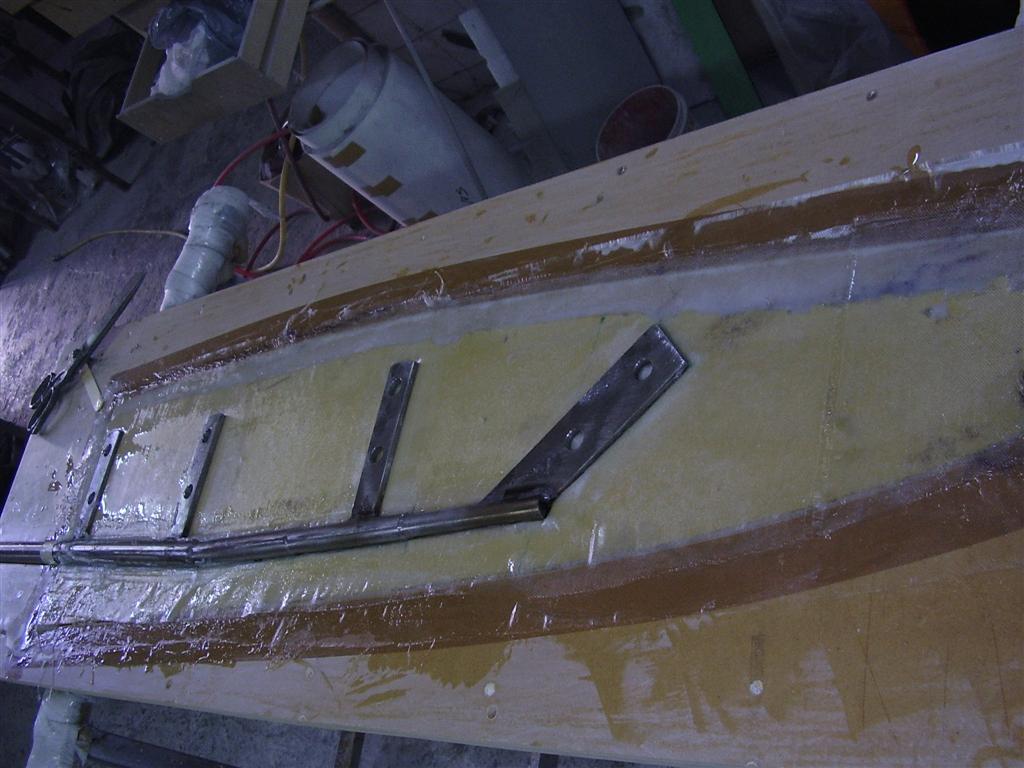

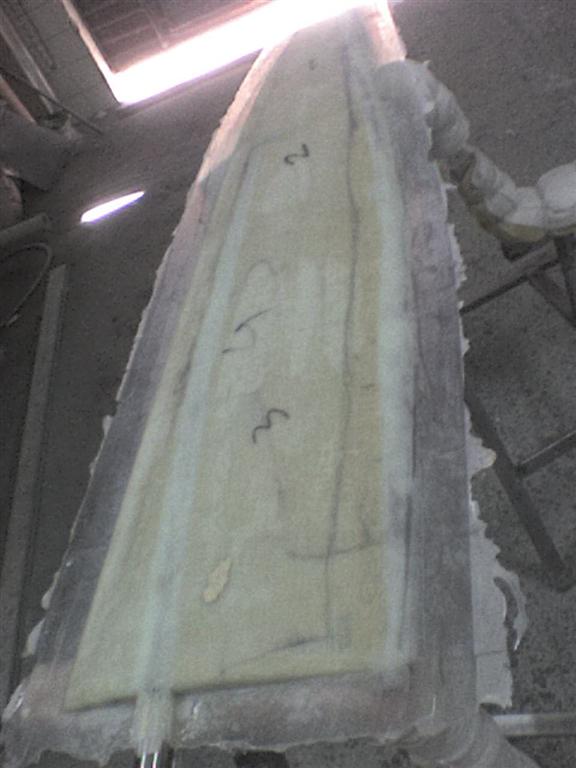

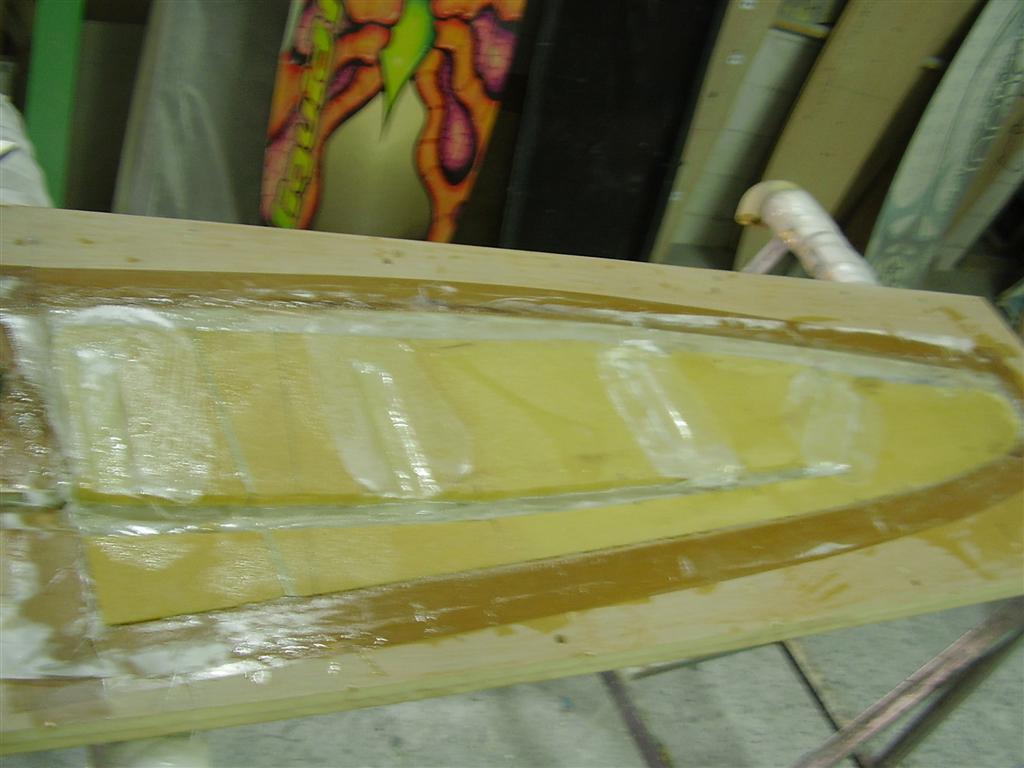

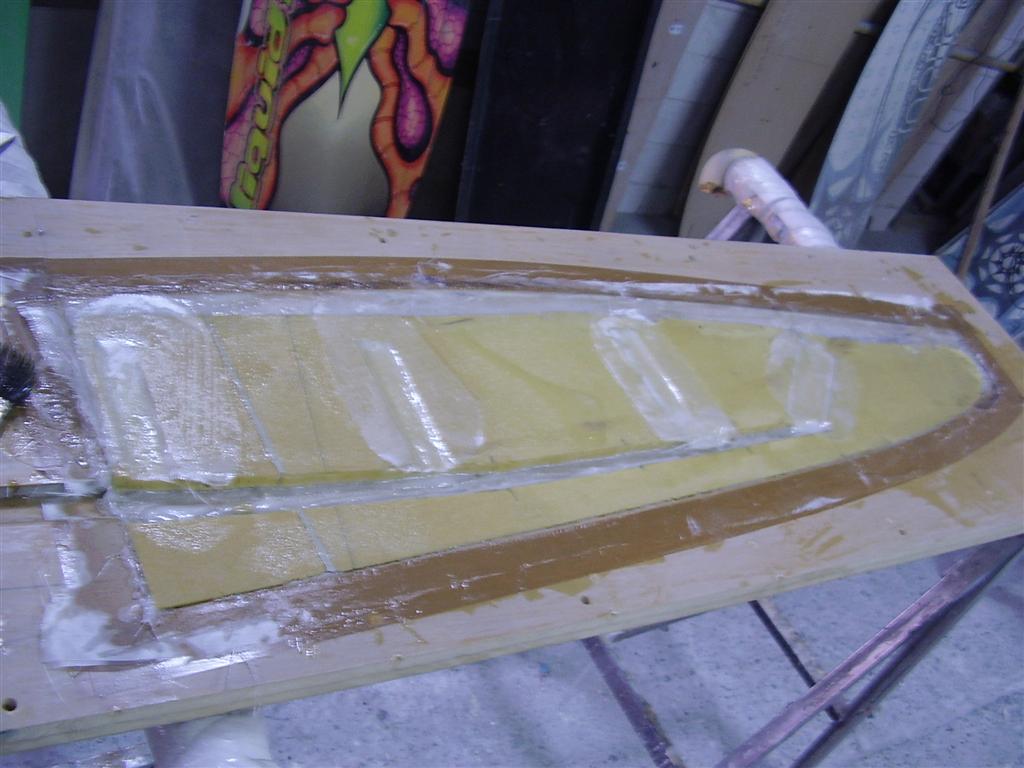

Detalle de patches de S-Glass sobre los pescados

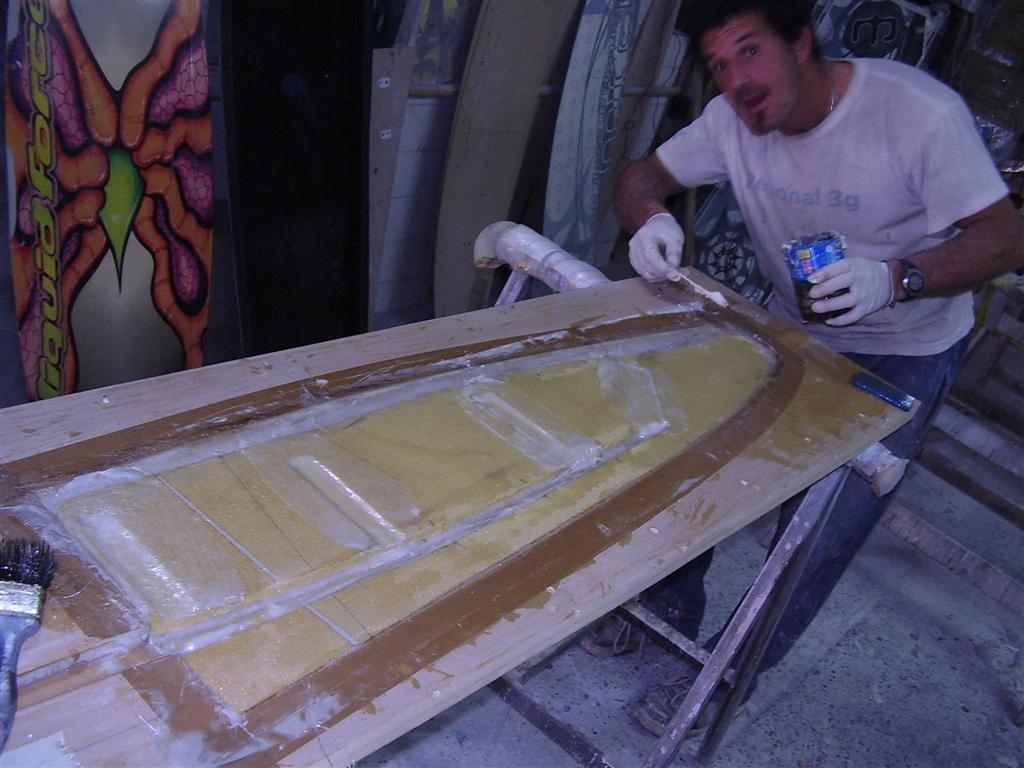

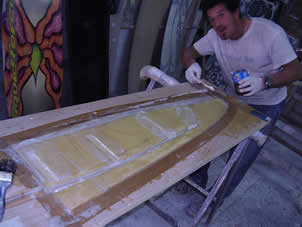

Todo el laminado en Epoxi
Lo mismo en la otra cacha
Una tela completa de cada lado de la mecha....
...para que la unión sea perfecta en el medio.

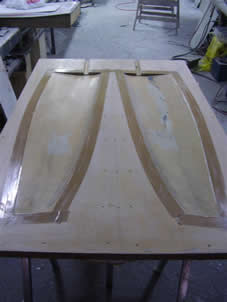

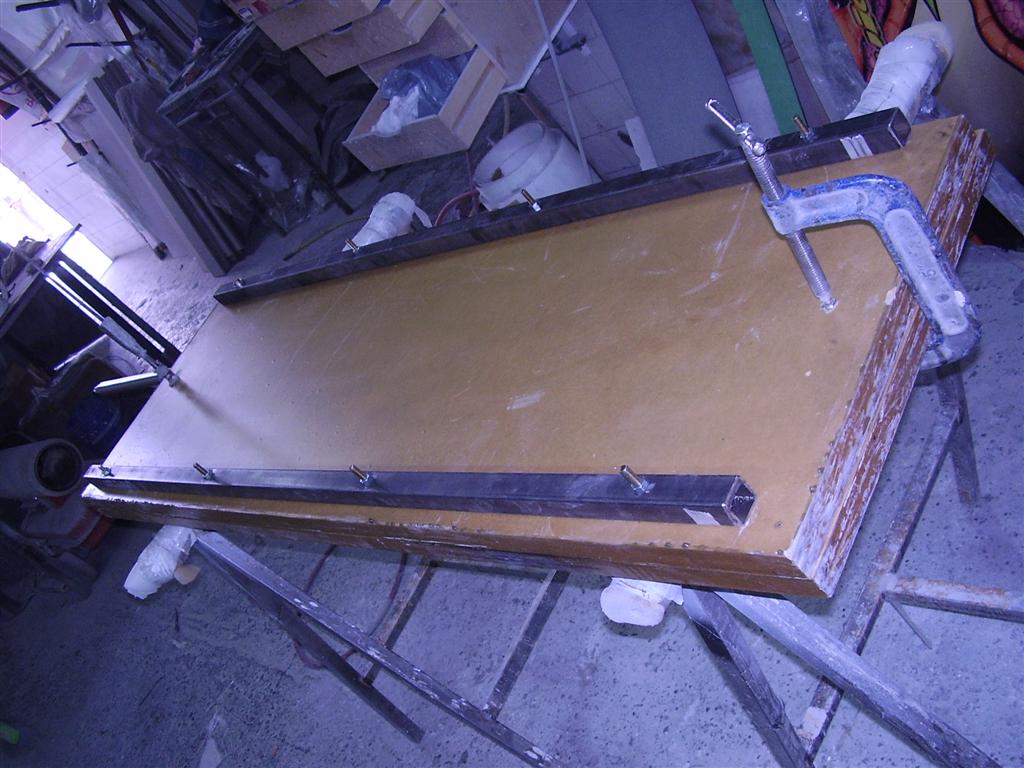

Las matrices cerradas

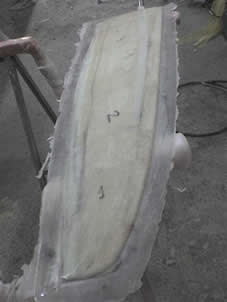

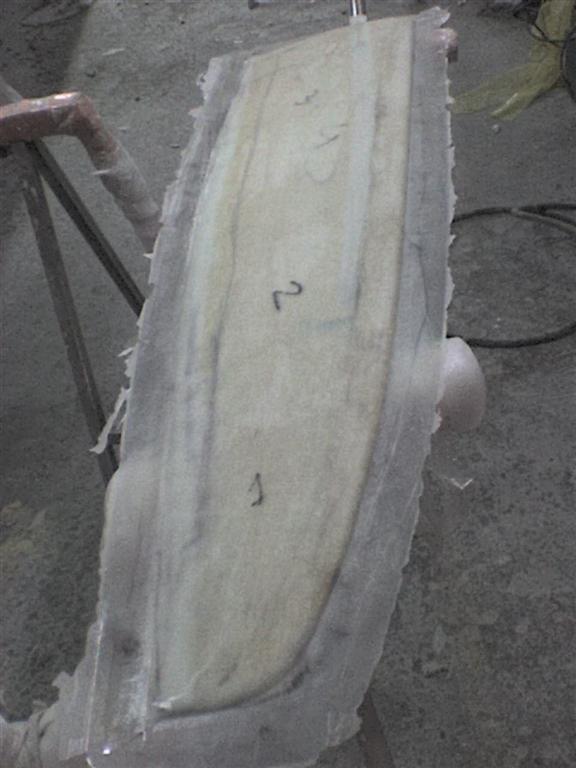

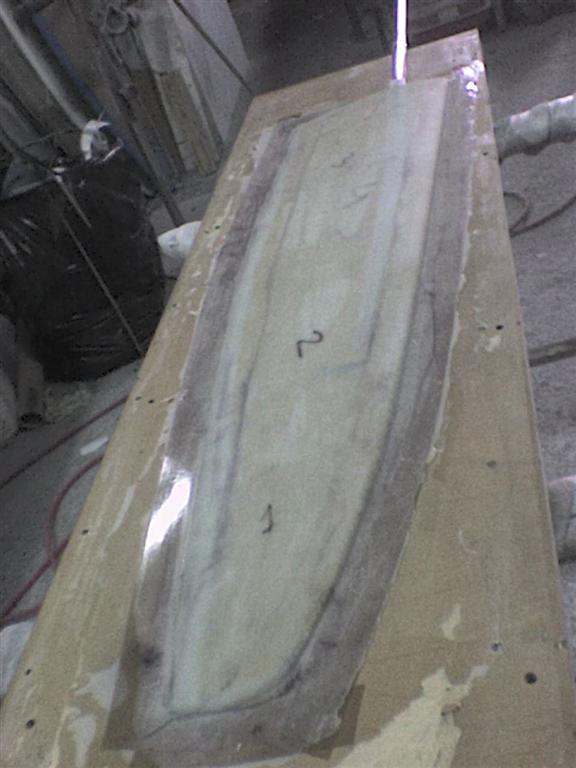

El desmolde, Increíble!!!
En estas se nota los exedentes en bordes...
...de ataque y fuga... unión perfecta.

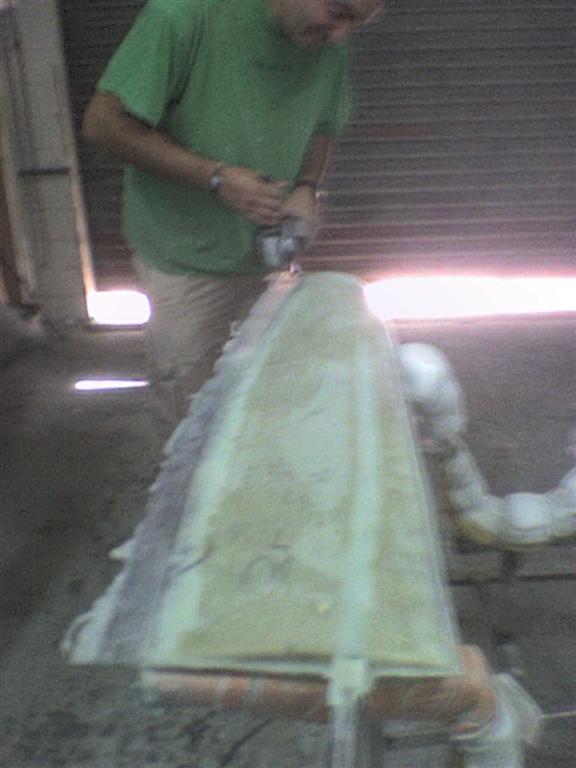

Cortando los bordes.

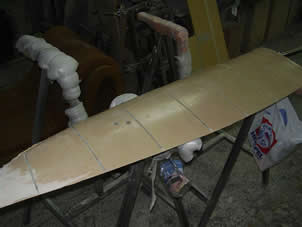

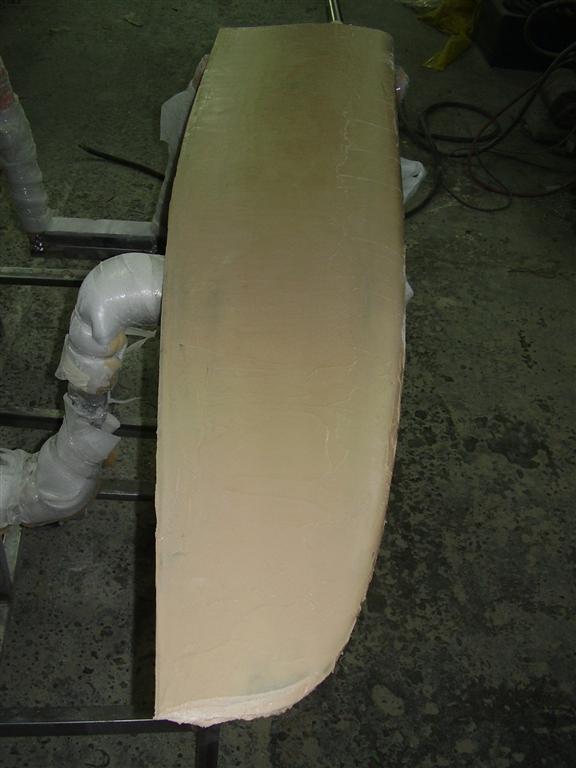

Hot coat de epoxi y West System Microlight
Otra posible técnica para el hot coat

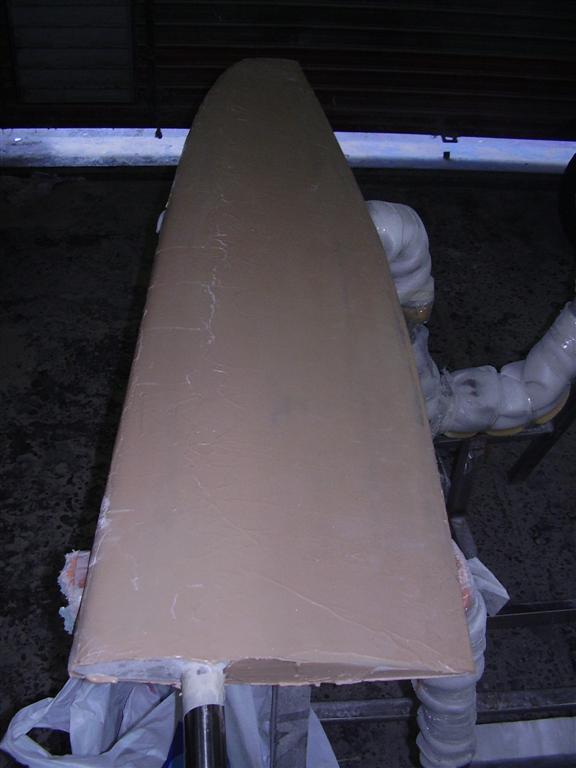

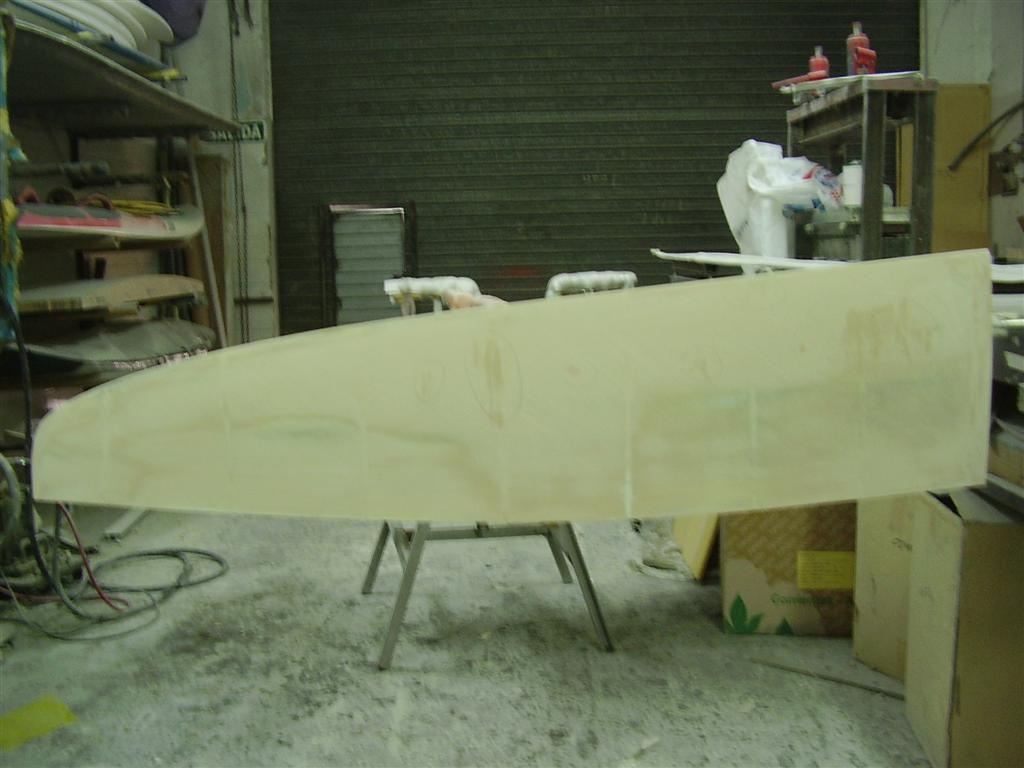

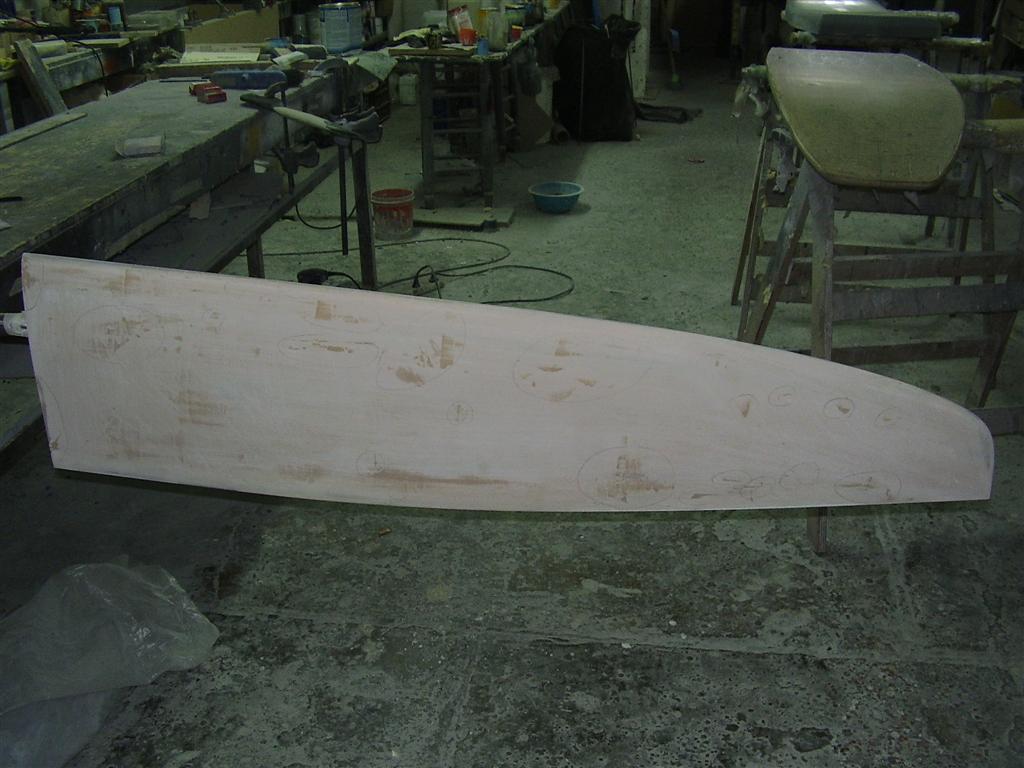

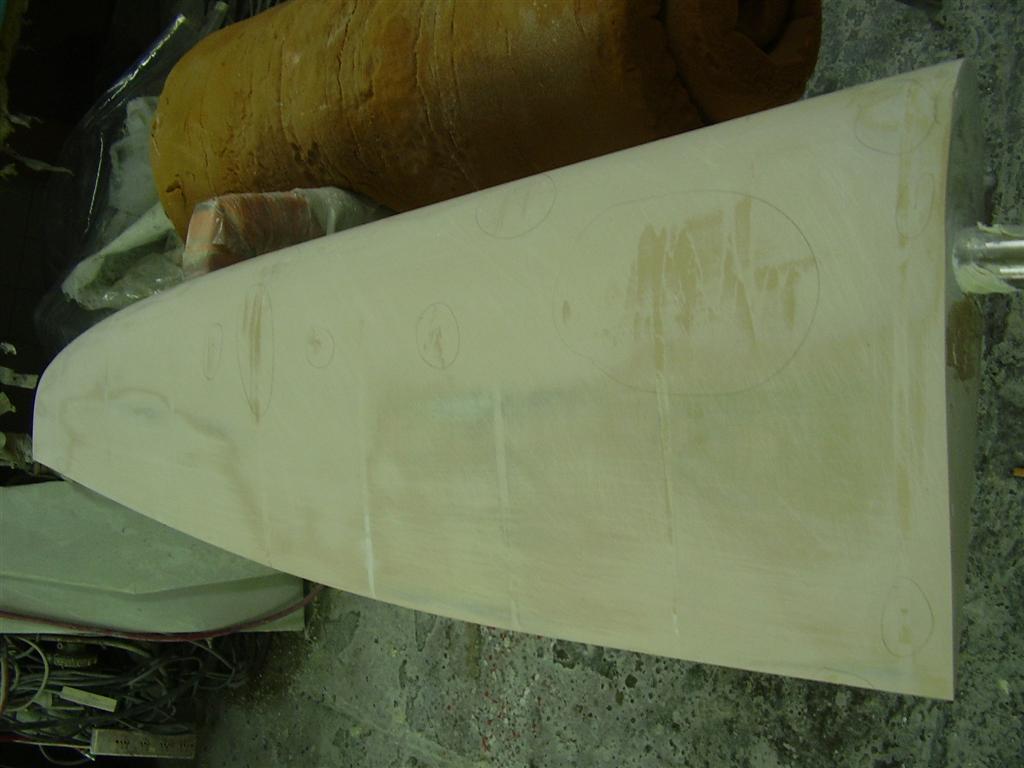

después del primer sanding...
...marcamos los hot-spots para corregir
Después de pintar con epoxi de International...
...lijado al agua hasta #1200.

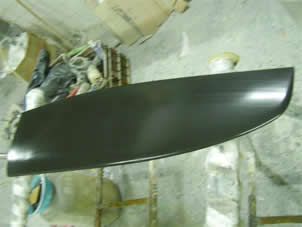

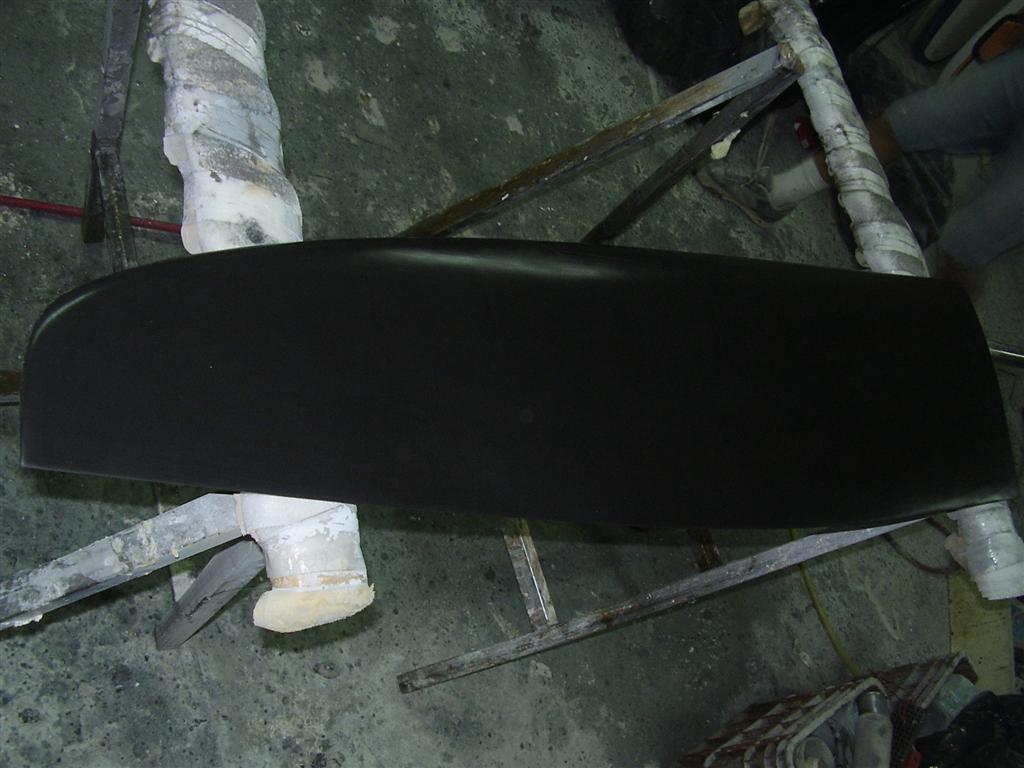

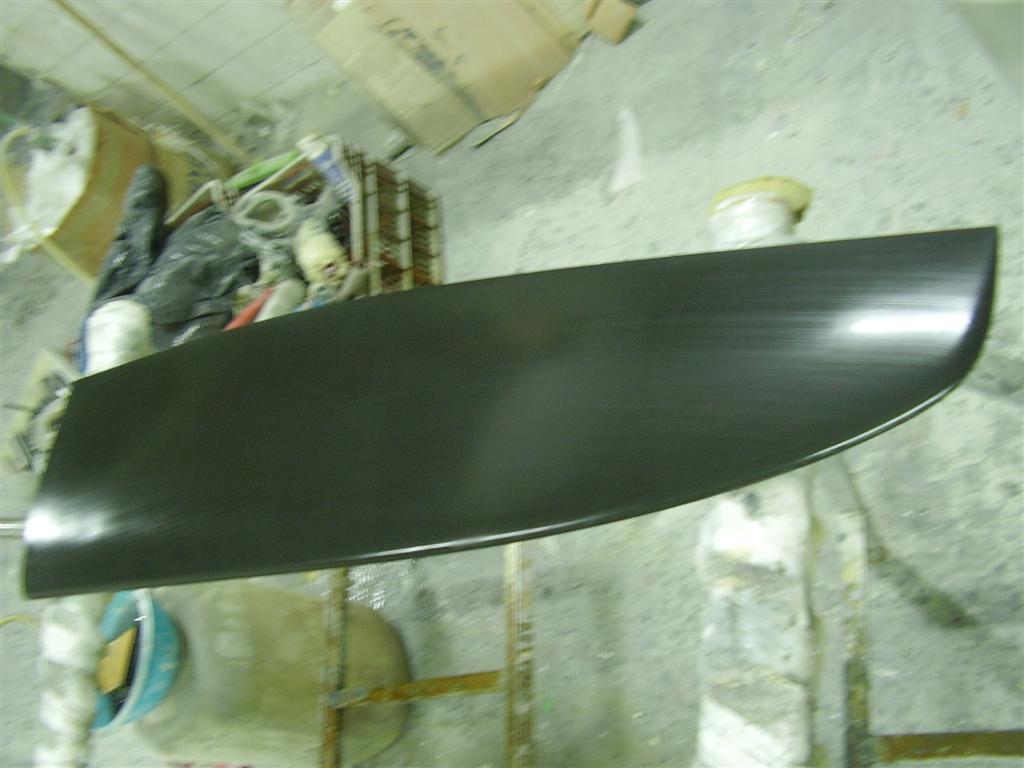

Hermoso..
Increíble..

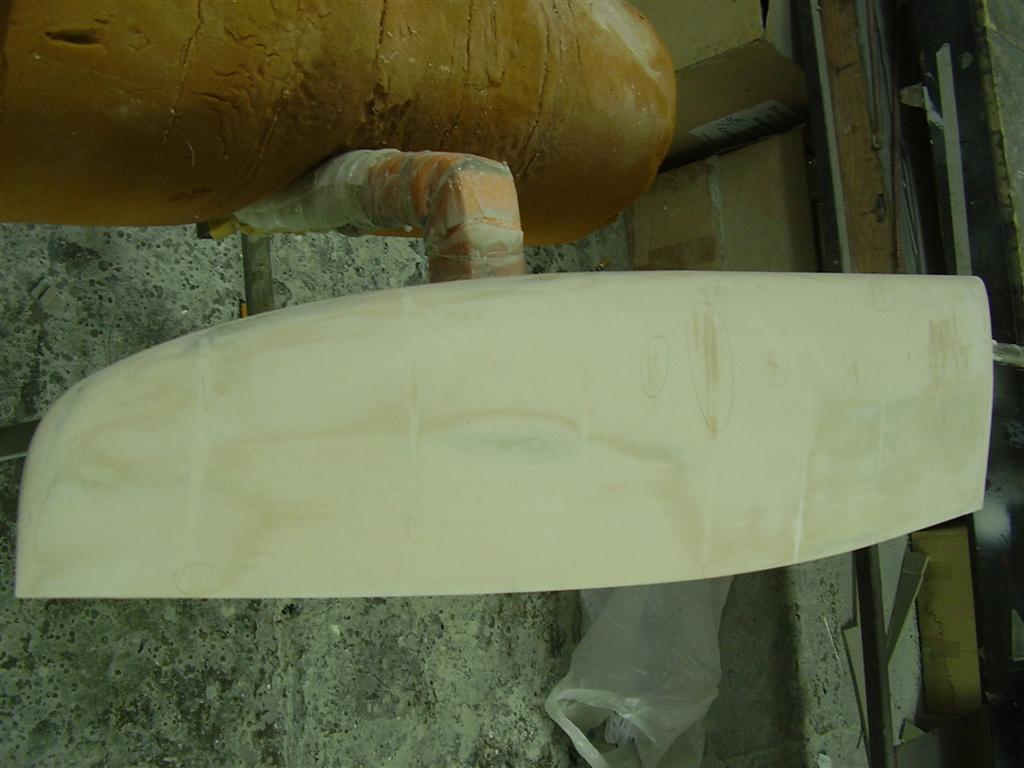

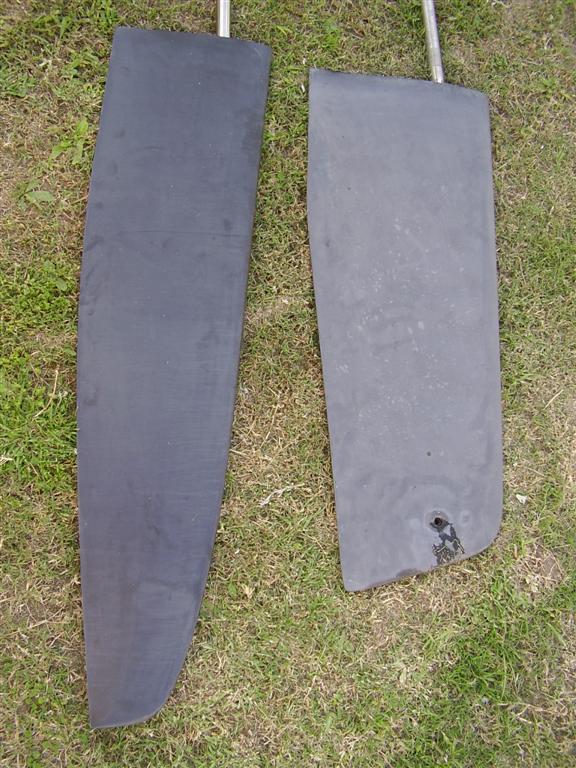

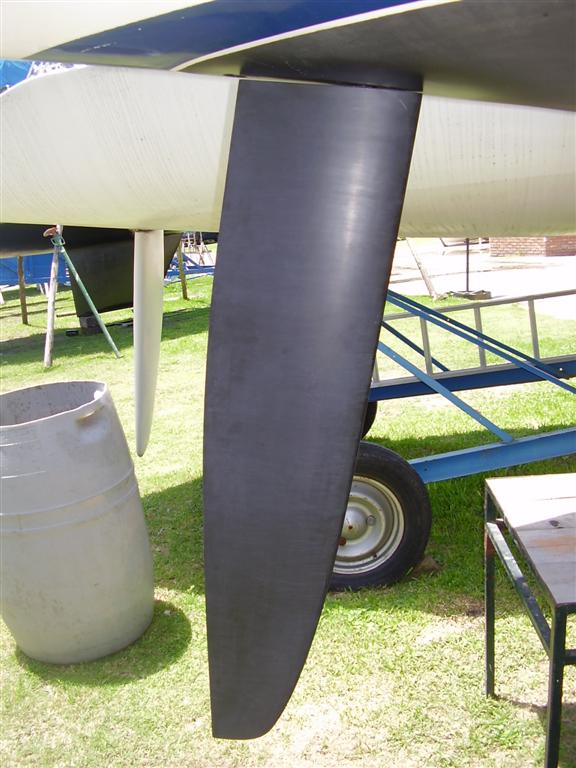

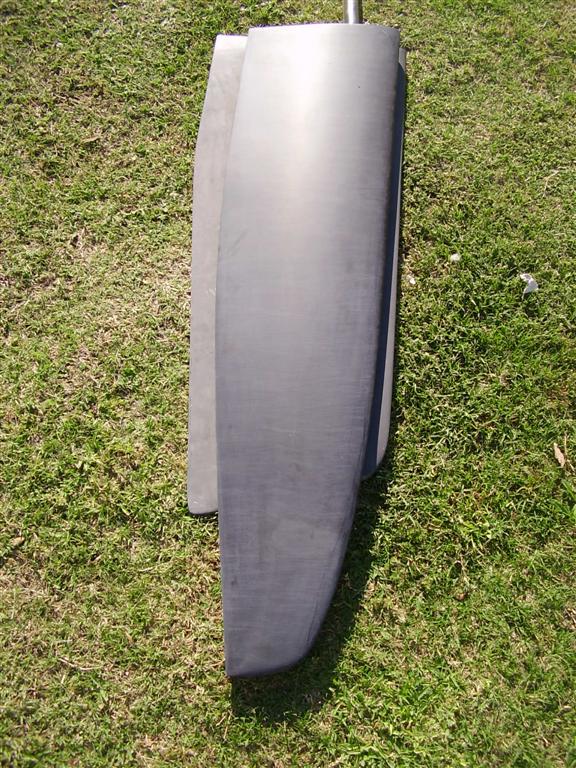

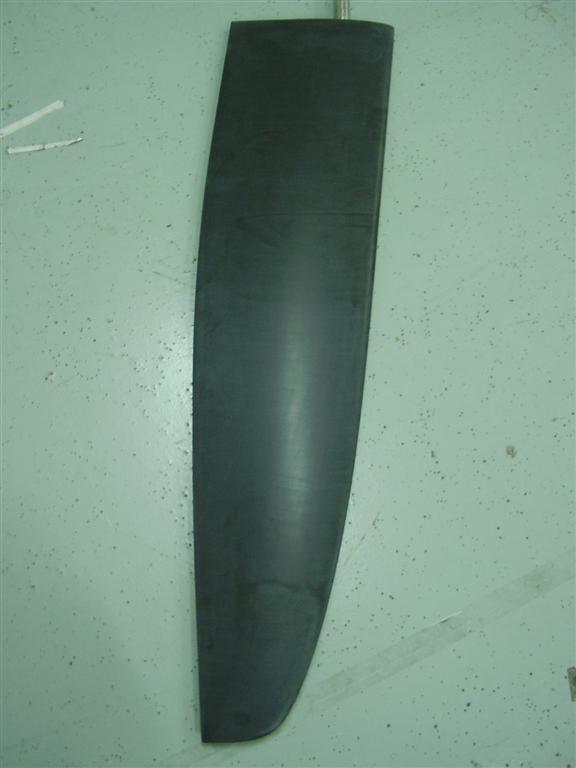

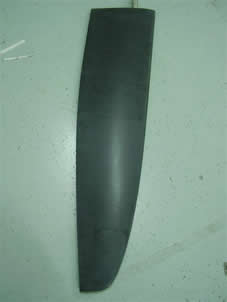

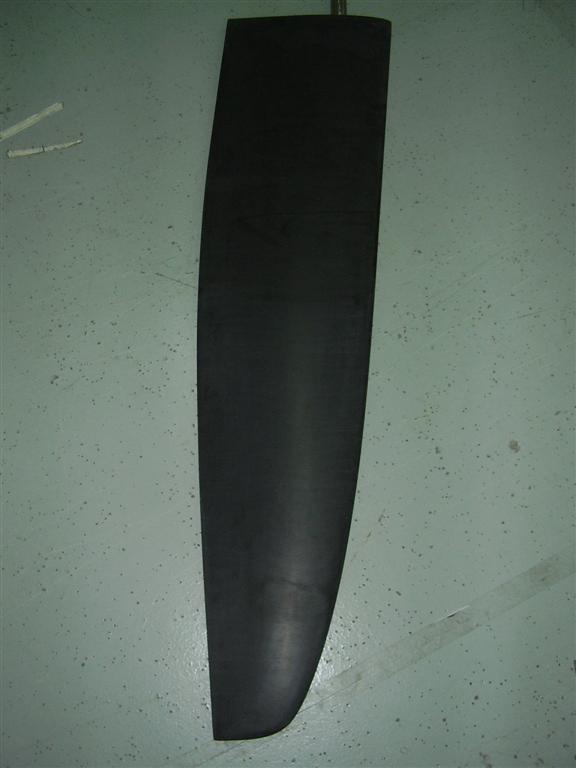

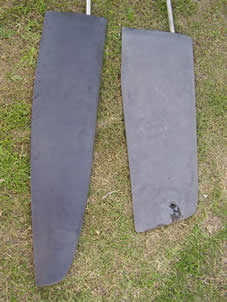

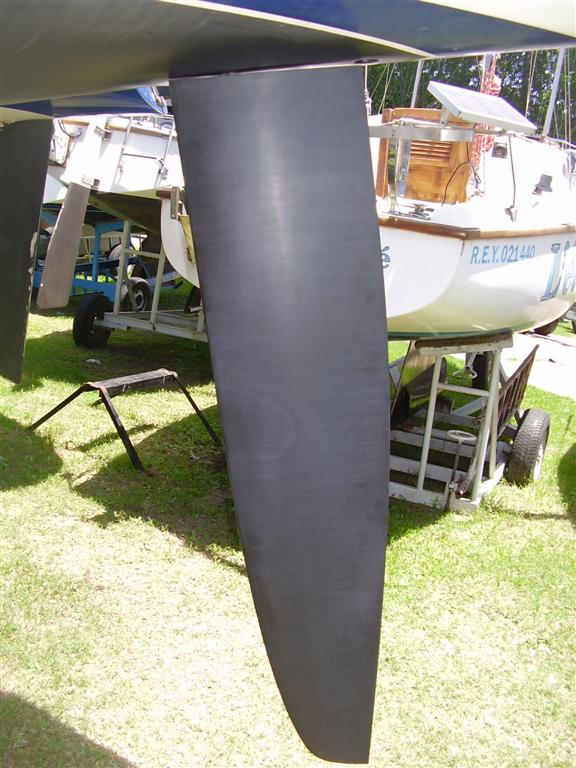

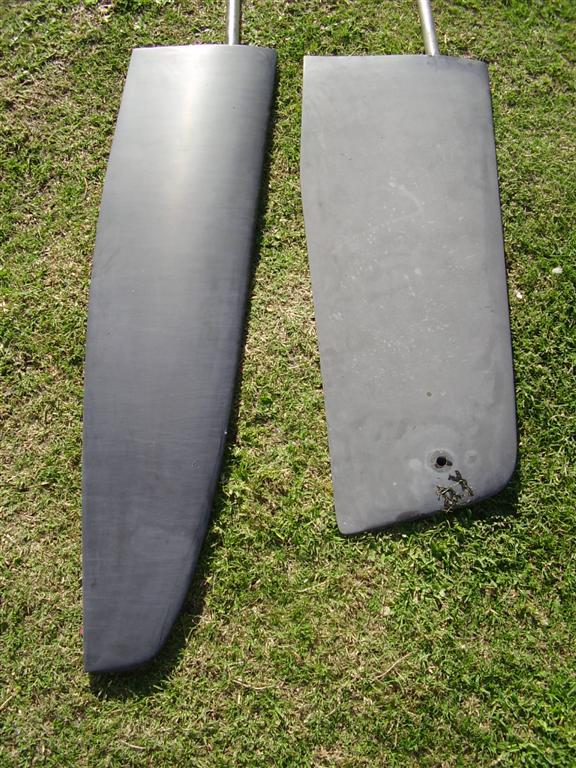

Comparativas con el original..

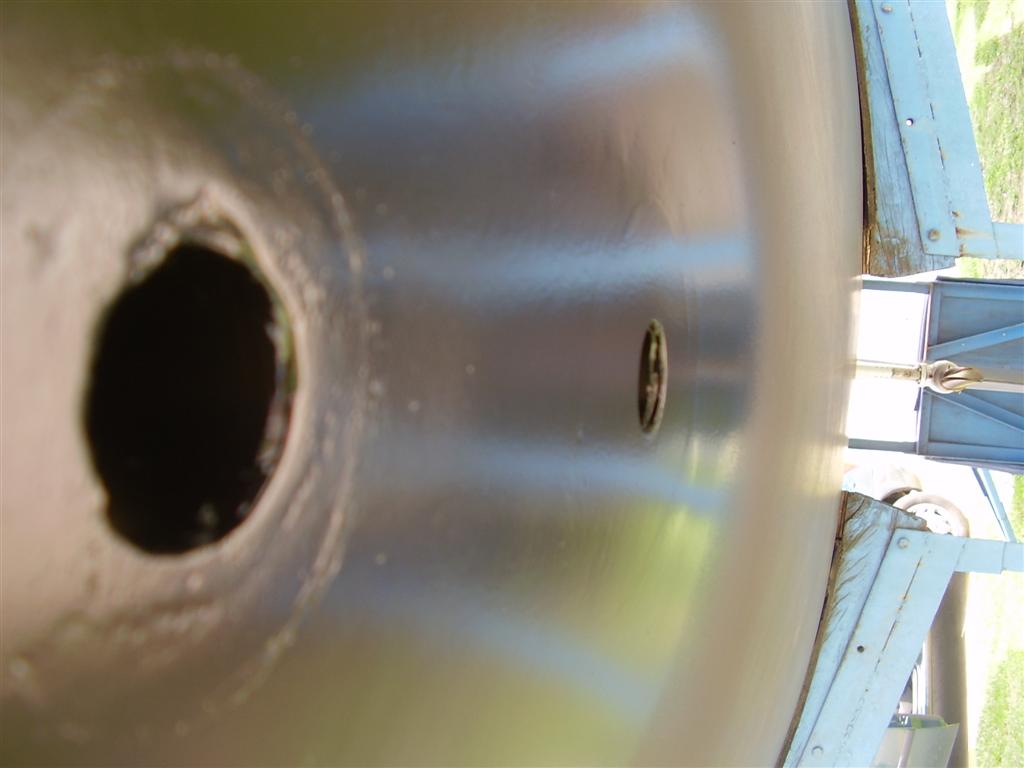

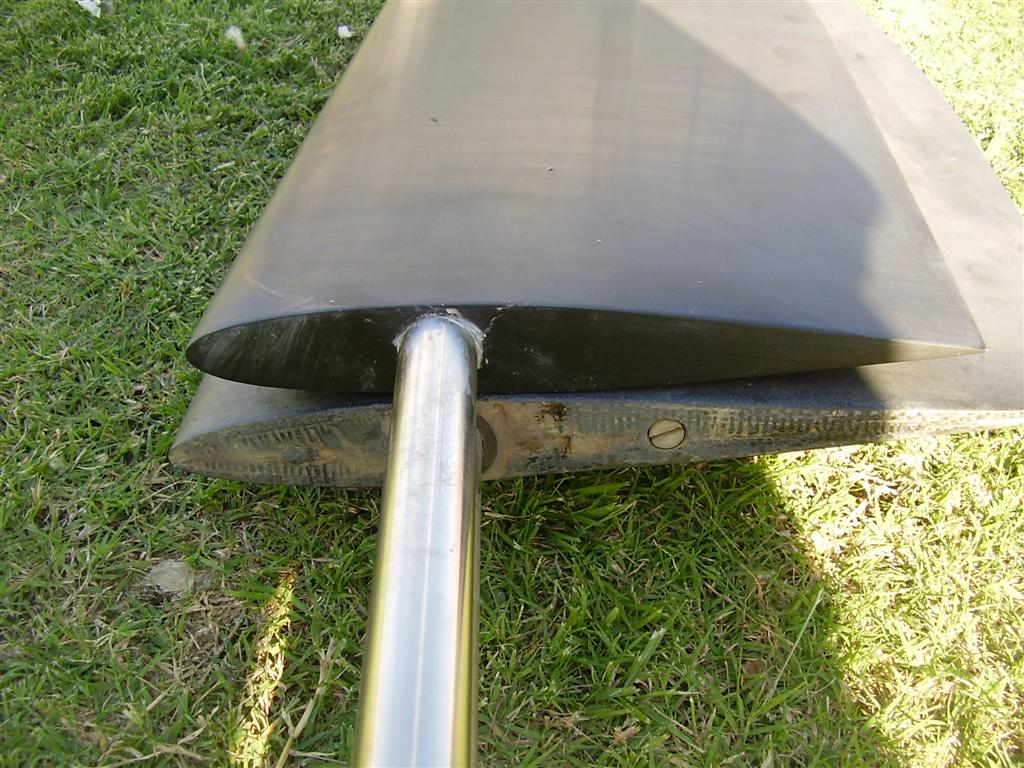

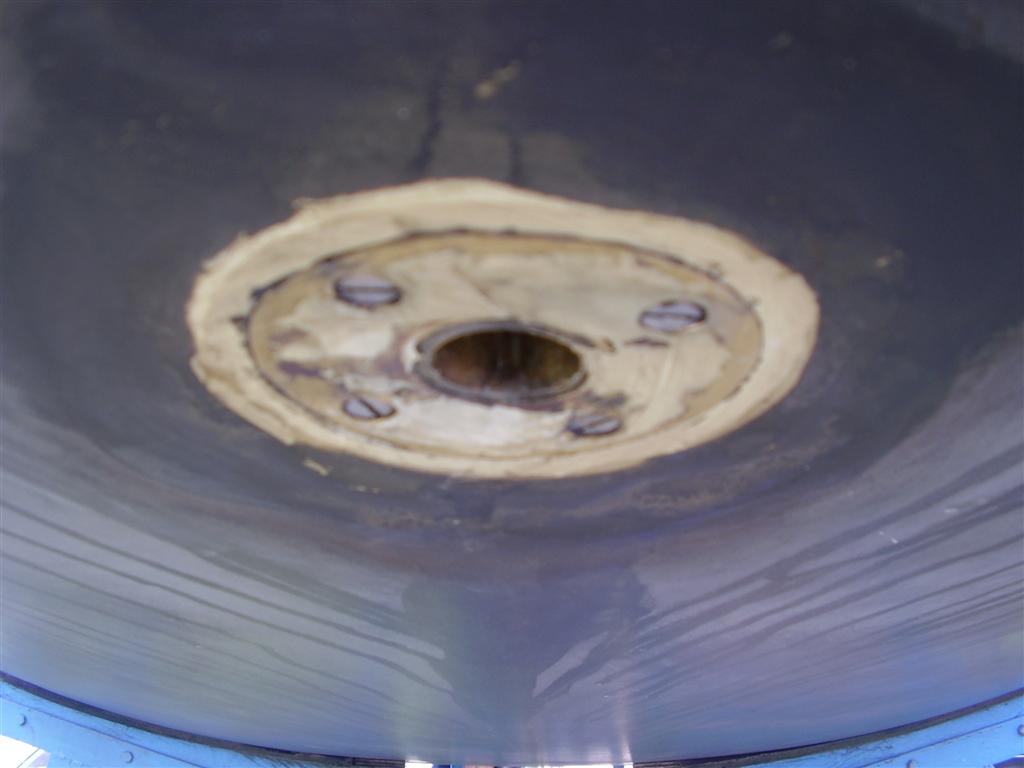

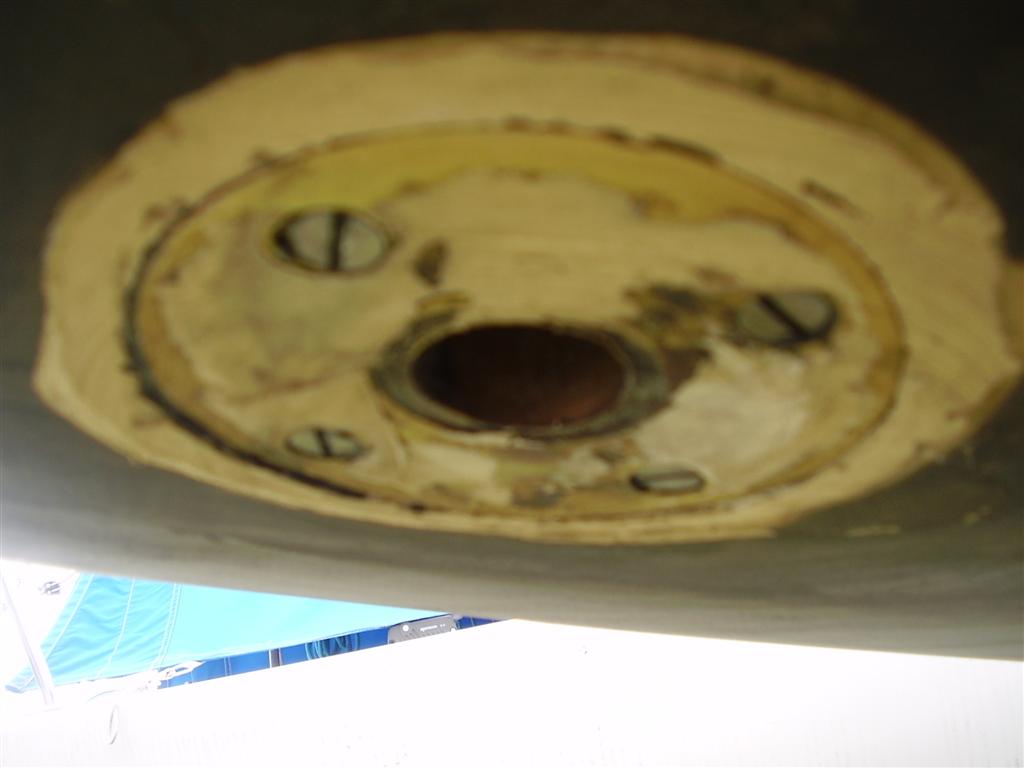

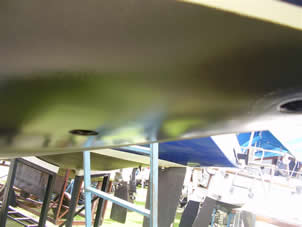

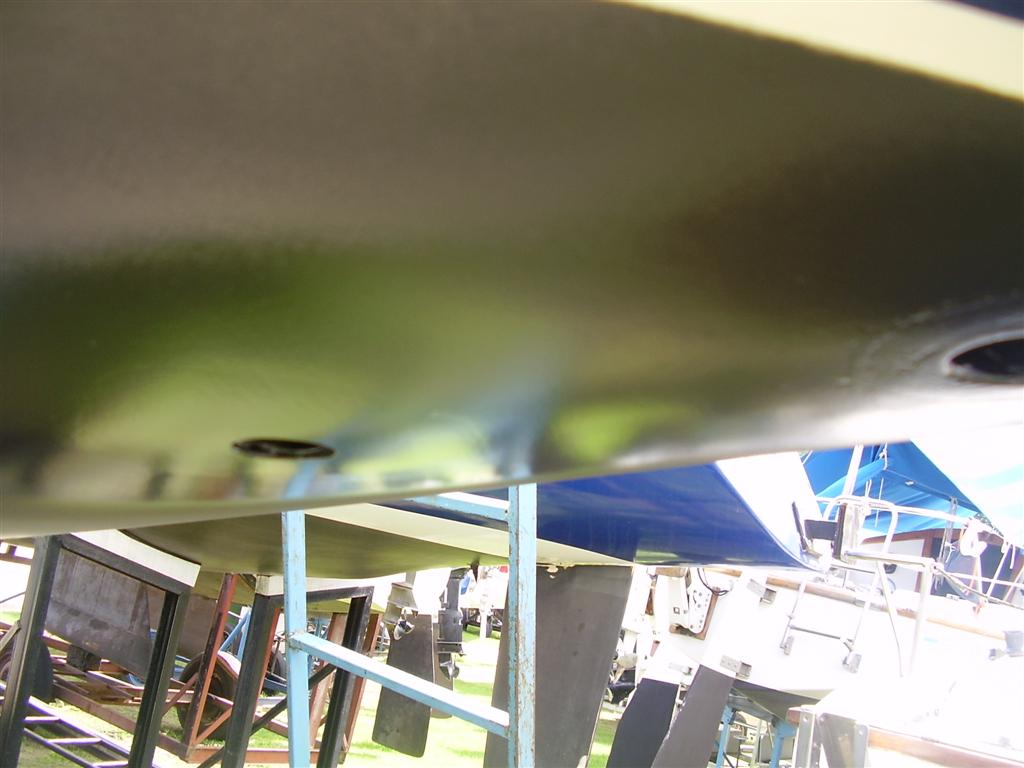

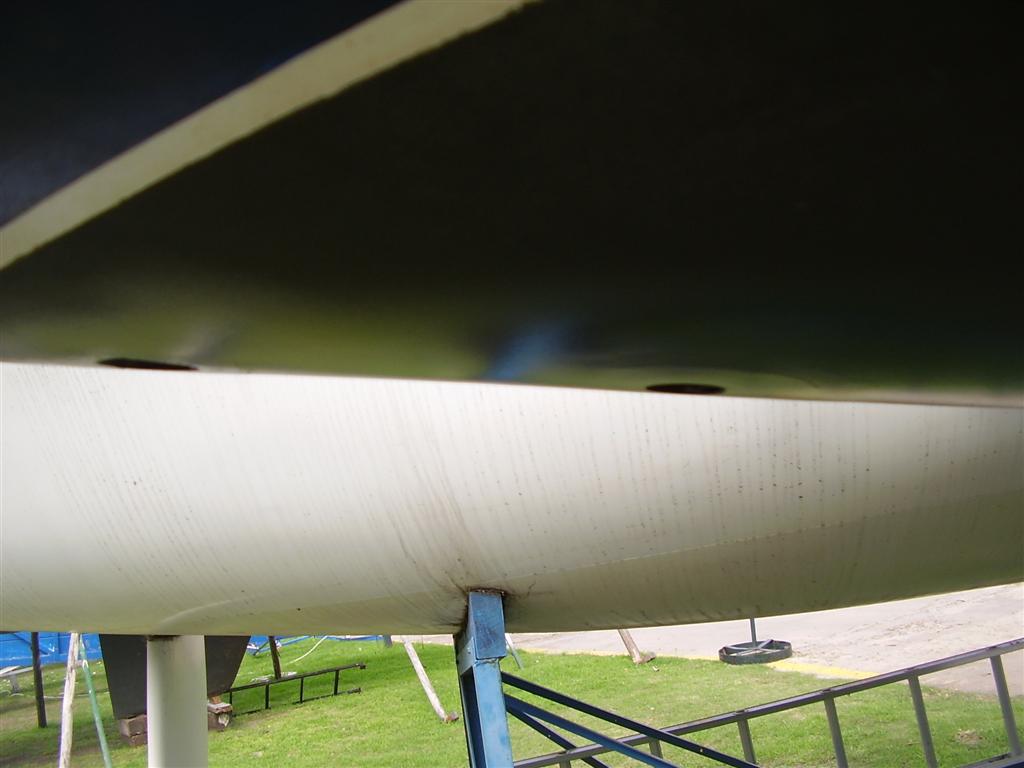

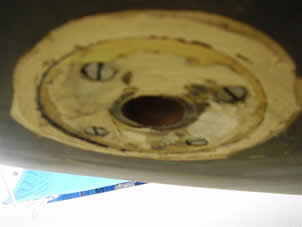

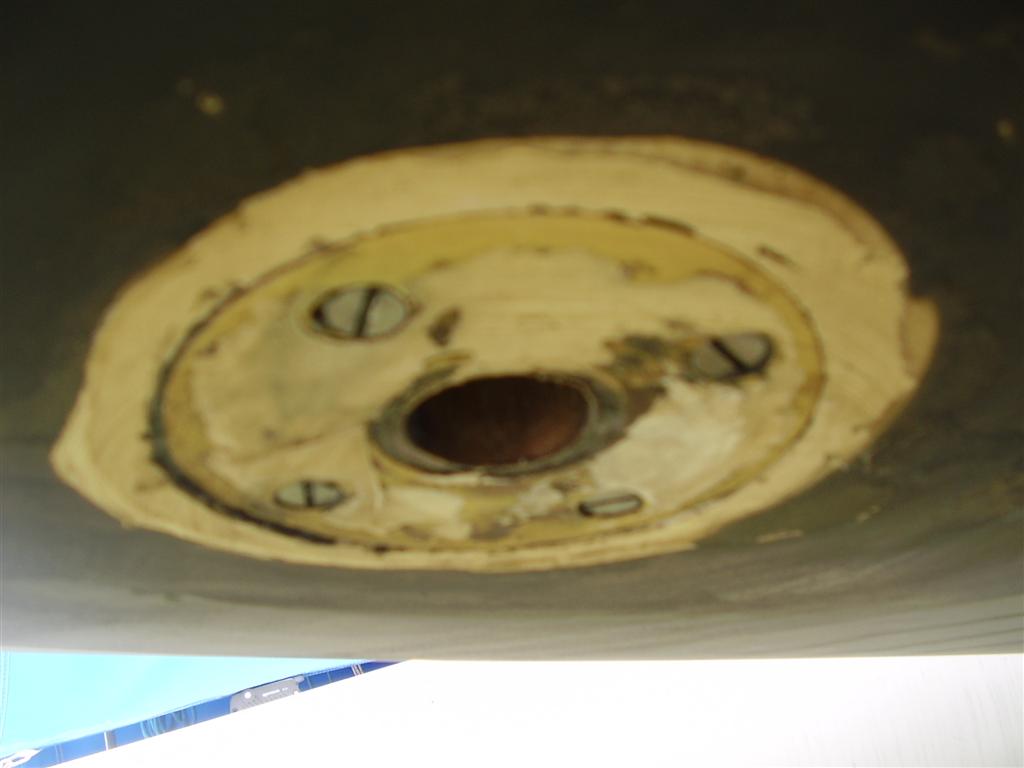

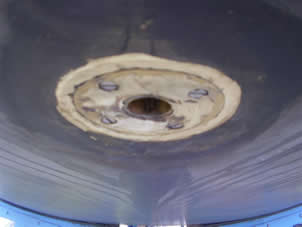

Repaso del buje inferior...
para acople perfecto...
...y evitar turbulencias en la base del timón.
Pintado con International..

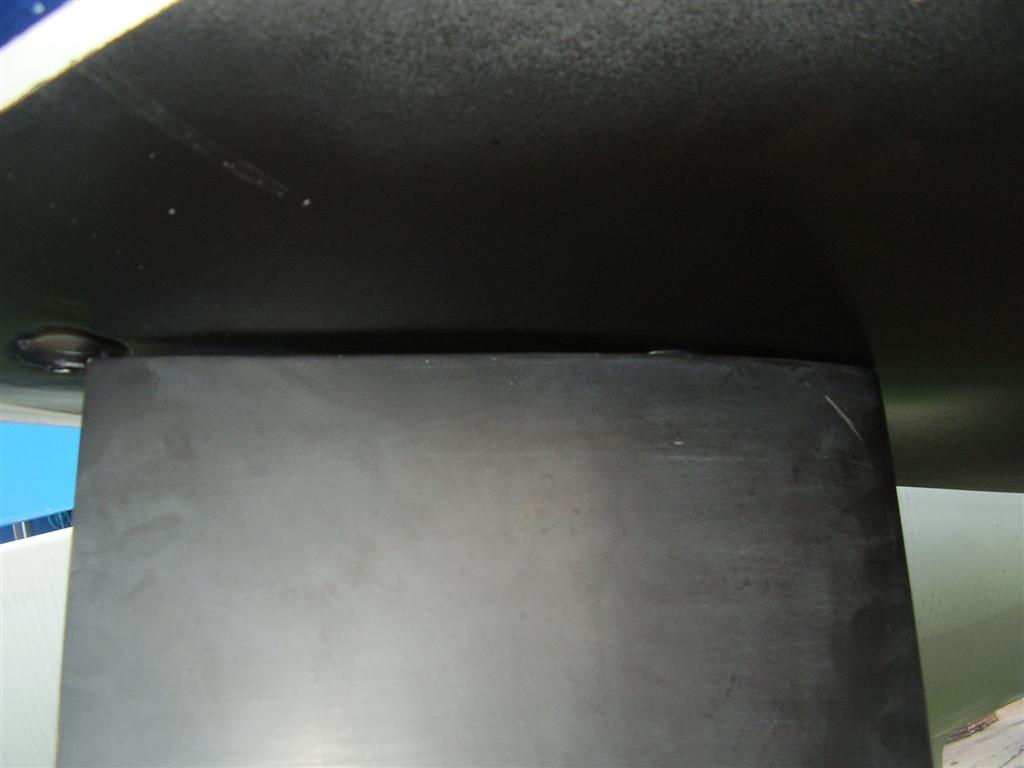

..ni un escalón ni rastros del buje...

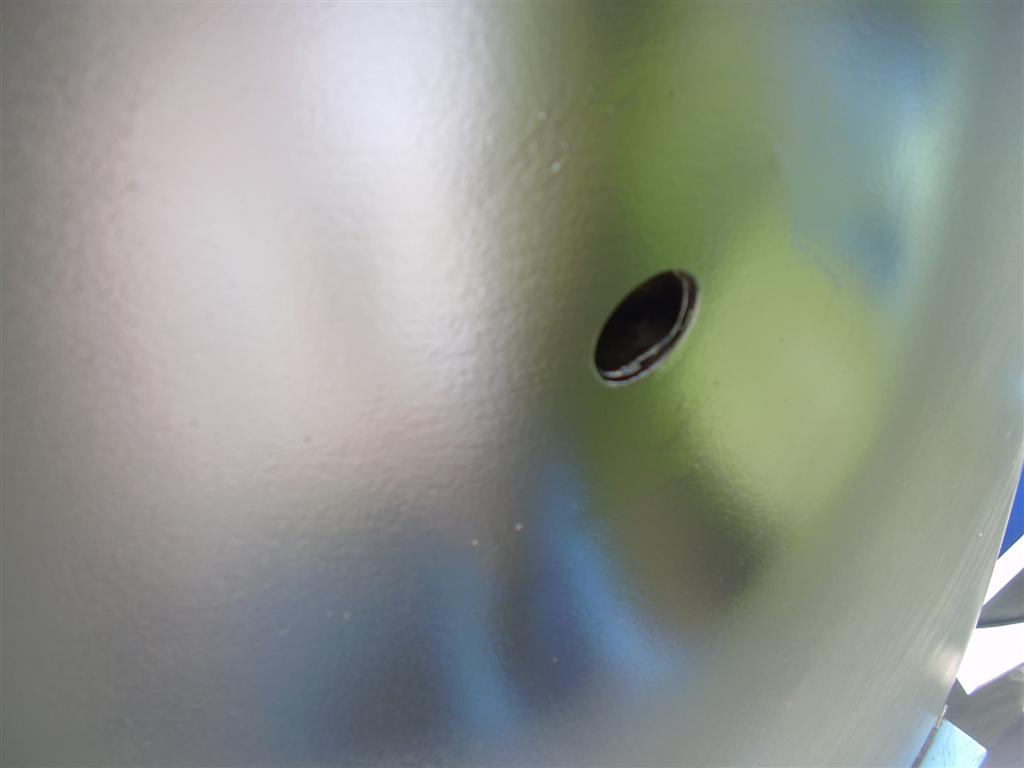

...ni los tornillos se ven..

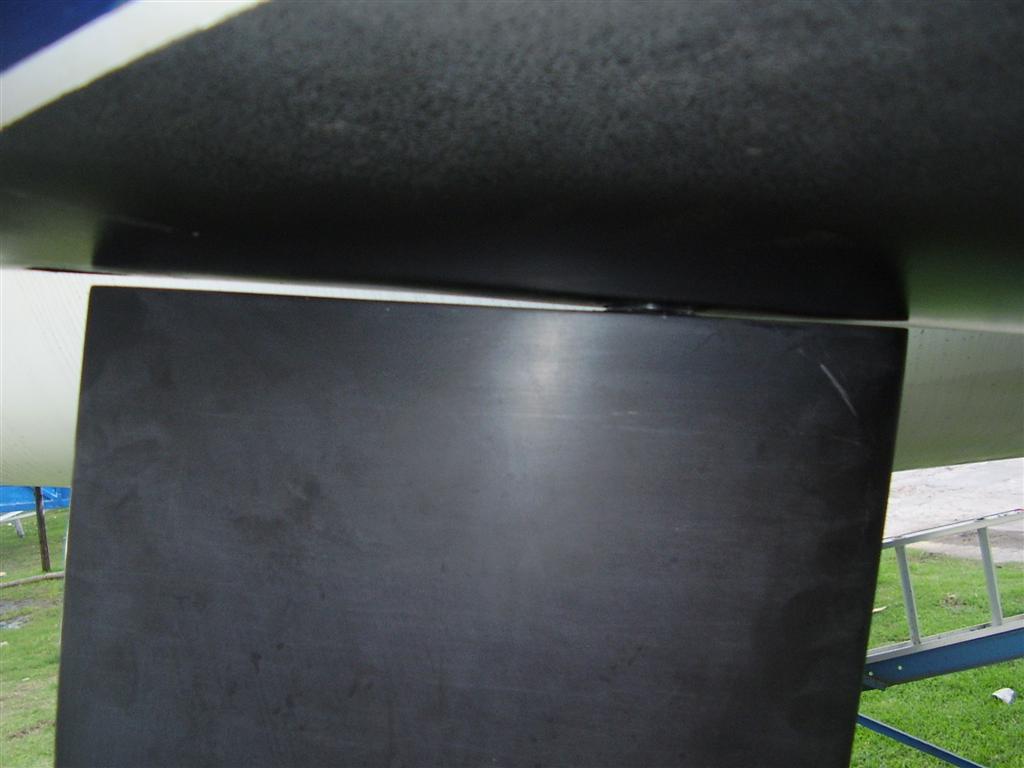

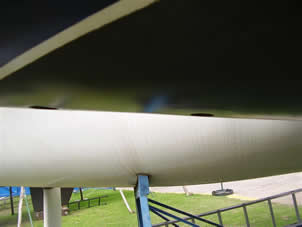

El acople es muy bueno...

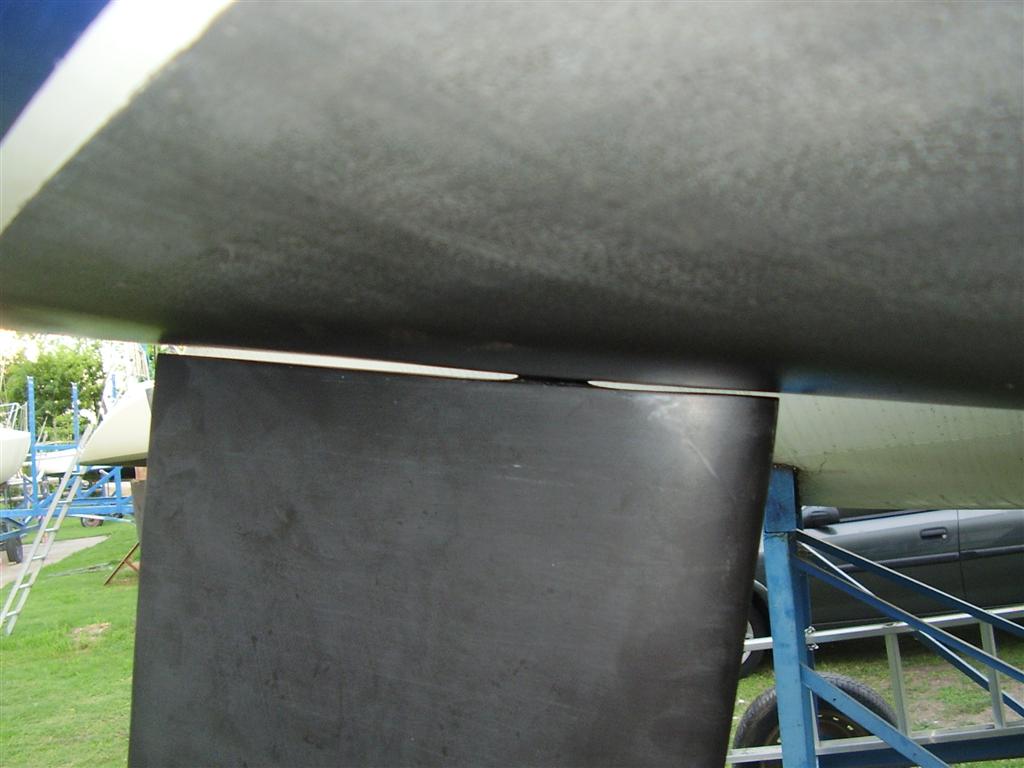

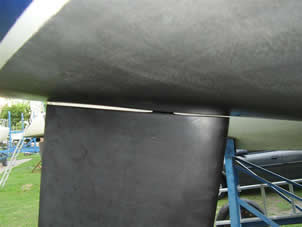

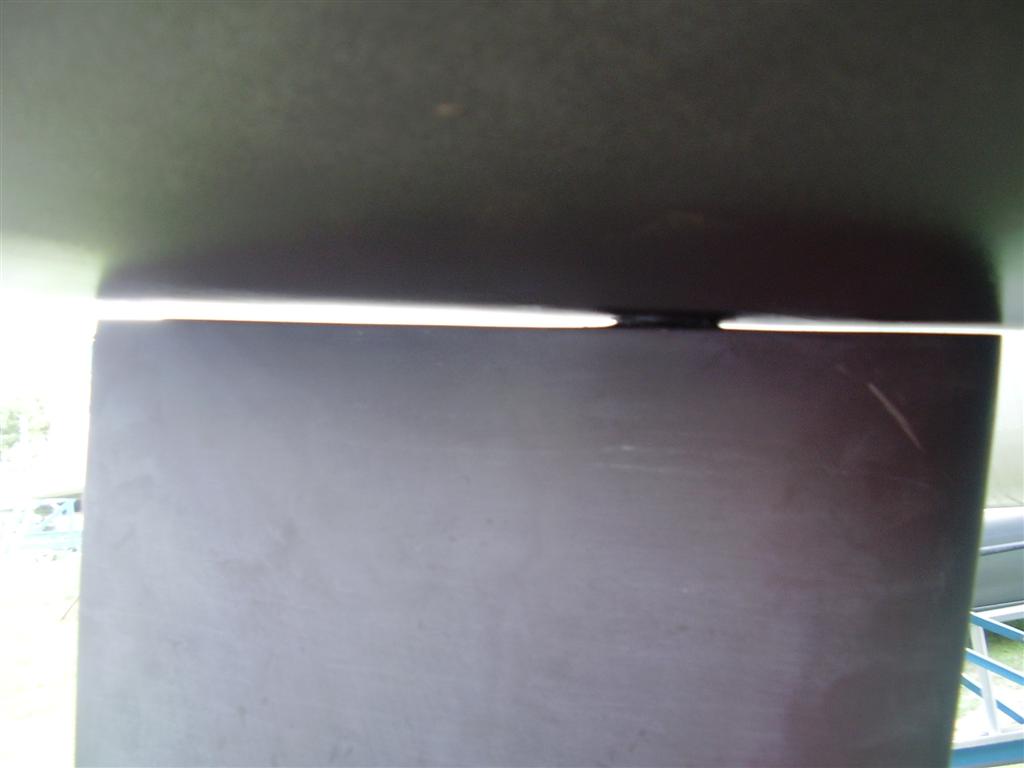

...y la separación con el casco, mínima.

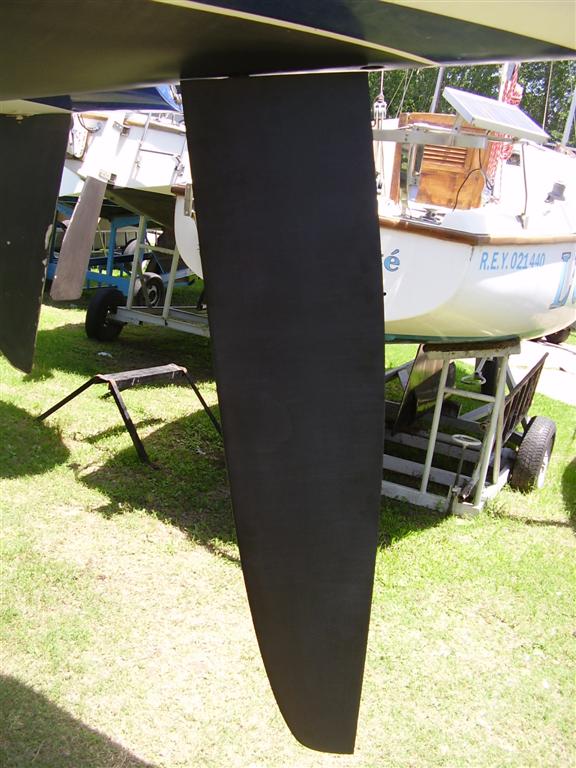

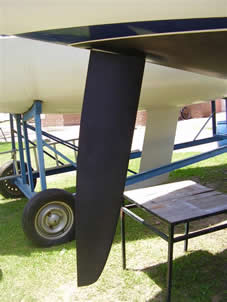

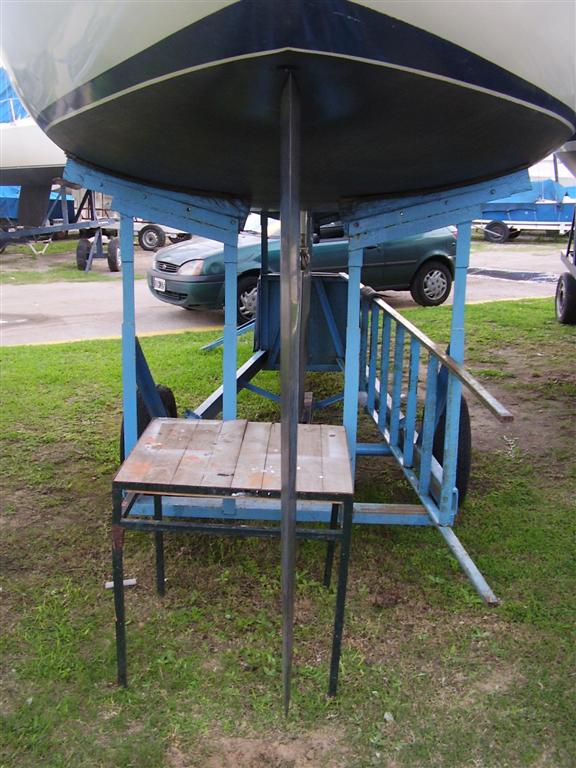

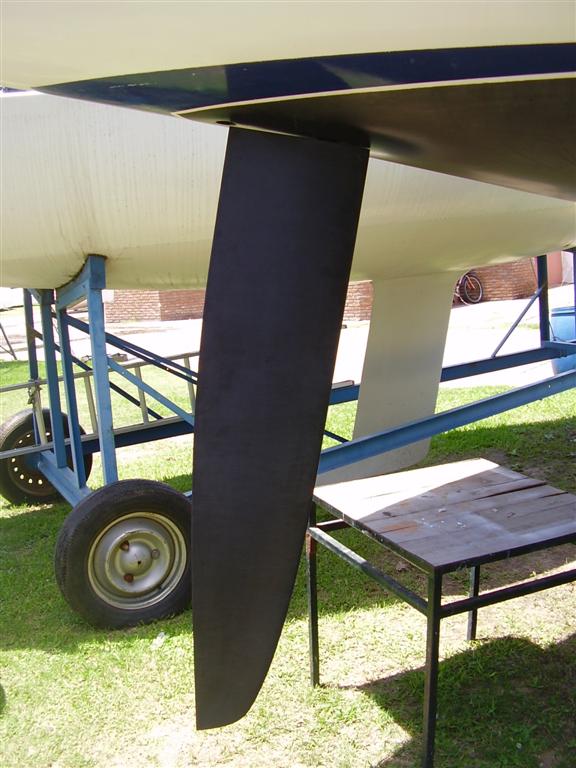

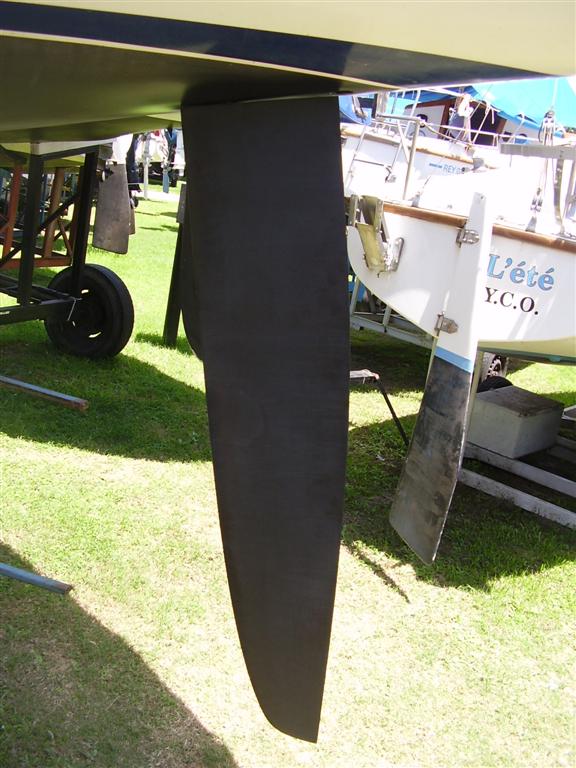

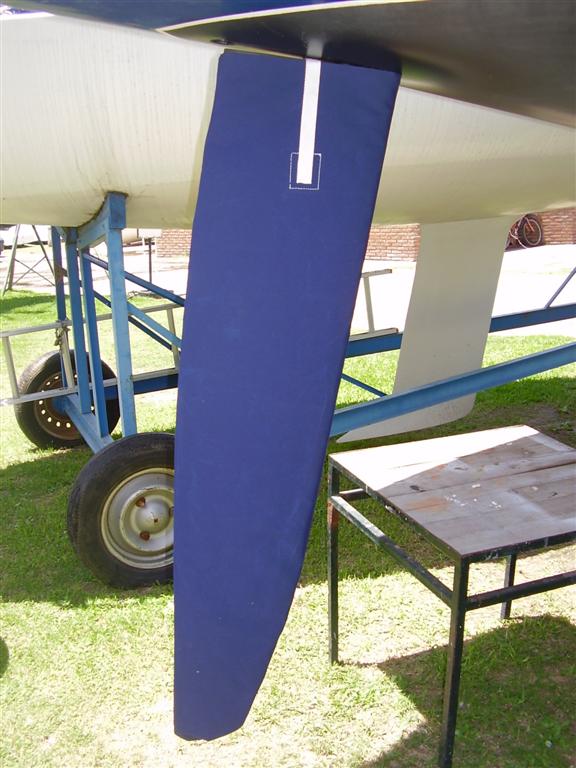

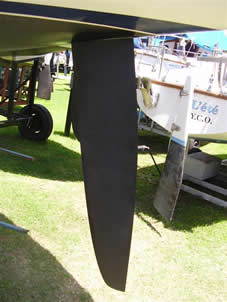

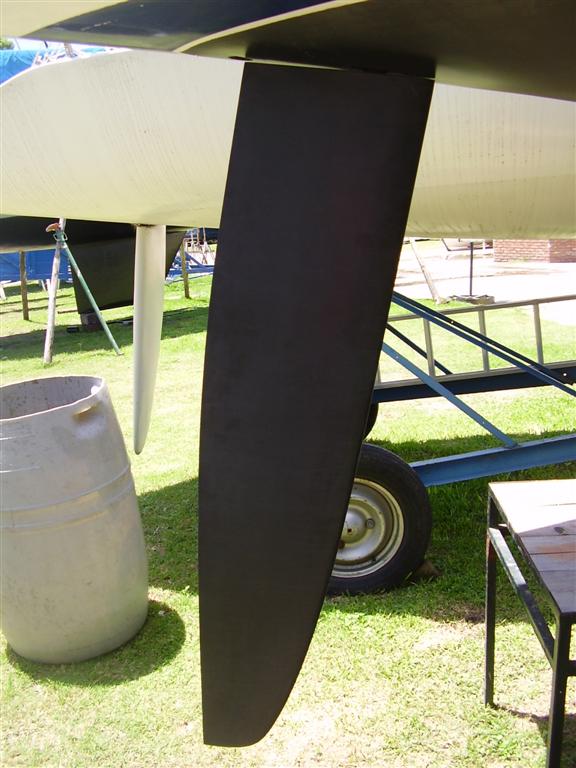

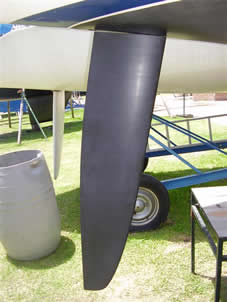

Trabajo finalizado..
Well Done!

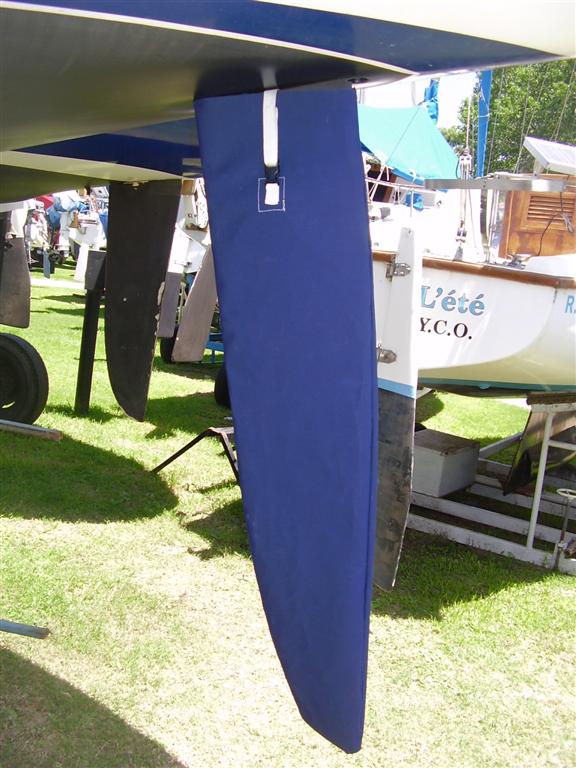

Importante proteger la pintura del sol...
